Предназначен для тотального исследования переднего отрезка глаза от передней поверхности роговицы до задней поверхности хрусталика, что дает наиболее информативные и точные данные для планирования рефракционных операций и операций катаракты, включая рефракционные карты с учетом задней поверхности роговицы.
Pentacam является золотым стандартом томографии переднего отрезка глаза и производит независимые от слезной пленки измерения передней и задней поверхности роговицы, TCRP, толщины роговицы, а также предоставляет полный анализ переднего отрезка глаза, включая денситометрию. Сверхвысокая точность измерения обеспечивает максимальную детализацию рефракционных карт, что является залогом ранней диагностики заболеваний, а также воплощения всем известного метода скрининга кератоконуса по Белин-Амброзио.
Скрининг кератоконуса по методу Белин-Амброзио
Томография, как метод исследования роговицы – обязательное условие для диагностики субклинического кератоконуса, так как определенность присутствия данной формы заболевания достигается только при наличии информации о задней поверхности. Прославленный своей высочайшей точностью диагностики метод Белин-Амброзио определяет наличие и тяжесть заболевания не только по обеим поверхностям роговицы, но и добавляет к анализу еще три независимых параметра.
Cataract Pre-Op
Технология рейтрейсинга позволяет Pentacam учитывать влияние задней поверхности роговицы на основные параметры роговицы: преломляющую силу, положение меридианов и аберрации. Дисплей Cataract Pre-OP содержит всю необходимую информацию для выбора правильного типа ИОЛ: сферическая/асферическая, возможность имплантации торической, мультифокальной линзы.
CSP (Модуль для склеральных линз)
Pentacam предоставляет небывалые ранее возможности для определения идеального дизайна склеральной линзы. Исследование для CSP (роговично-склеральный профиль) отчета включает в себя 5 сканирований: одно центральное и четыре периферийных, а также постоянную помощь в централизации на глазе пациента. Охватываемая 16-миллиметровая зона отображена в проекциях под каждым углом вращаемой шаймпфлюг-камеры с возможностью измерения сагиттальной высоты в каждой точке.
3D анализ передней камеры и денситометрия
Шаймпфлюг-технология позволяет выстраивать 3D изображение высочайшей точности, неотъемлемое для качественного 3D анализа, а также автоматически измерять такие параметры как угол, глубину и объем передней камеры. В дополнение, высокое качество шаймпфлюг-изображения позволяет проводить автоматическую объективную денситометрию хрусталика.
Диапазон измерения: от 3 до 38 мм, от 9 до 99 D
Количество анализируемых точек: 100 000
Рабочее расстояние: 80 мм
Камера: цветная цифровая CCD камера
Источник освещения: Голубой светодиод (475 нм, без УФ)
Конфигурации
Стандартный пакет
- Быстрый скрининг
Разработан с целью комплексного анализа самой важной информации по состоянию переднего отрезка, предоставляемой прибором.
- 4 карты рефракции
Показывает карты кривизны и элевации передней и задней поверхностей, а также пахиметрию.
- Общий экран
Шаймпфлюг-изображения, пахиметрия, расстояние от «белого до белого» (HWTW), кератометрия, анализ и параметры переднего отрезка глаза, цветные карты.
- Томография
Виртуальная 3D-модель переднего отрезка глаза.
Дополнительные модули
- Калькулятор ИОЛ
Комплексный калькулятор ИОЛ, в том числе и для пострефракционных глаз.
- Определение эктазии по Белину-Амброзио
Раннее обнаружение роговичной эктазии и менеджмент риска для рефракционной хирургии.
- 3D-симуляция факичных ИОЛ с учетом старения
Помощник в предоперационном планировании имплантации факичных ИОЛ.
- Симуляция посадки контактных линз
Интегрированная настраиваемая база данных контактных линз и реалистичная симуляция флюоресцентного изображения.
- Корнеосклеральный профиль (CSP)
Специализированный модуль для подбора склеральных линз с расширенной областью измерения в 16 мм.
Пакет «Катаракта»
- Катарактальный предоперационный дисплей
Комплексная оценка состояния роговицы для выбора ИОЛ в 4 шага.
- PNS и 3D анализ катаракты
Объективная количественная оценка степени помутнения хрусталика в 2D и 3D.
- Анализ Цернике
Анализ Цернике для определения аберраций высокого и низкого порядка.
- Изображение радужки
Наложение данных кератометрии и топографии, рефракционной силы, размера и формы зрачка для планирования имплантации торической ИОЛ.
- Распределение рефракционной силы
Оценка рефракционной силы роговицы с настраиваемыми зонами вычисления для расчета ИОЛ в пострефракционных случаях.
Рефракционный пакет
- Рефракционный дисплей
Удобный обзор кератометрии, пахиметрии и ее прогрессии для рефракционных хирургов.
- Анализ Фурье
Визуальная репрезентация аберраций высокого и низкого порядка и оценка достигаемого оптического результата.
- Сравнение 4 исследований
Объективное и интуитивное наблюдение и документация.
- Модуль для расчета роговичных колец
Количественная и качественная оценка свойств роговицы для предоперационного планирования имплантации роговичных колец.
- Оптическая денситометрия роговицы
Анализ оптической денситометрии по различным слоям и зонам роговицы.
|
Стандартный пакет |
Pentacam |
Pentacam HR |
Pentacam AXL |
|
Быстрый скрининг |
Наличие |
Наличие |
Наличие |
|
4 карты рефракции |
Наличие |
Наличие |
Наличие |
|
Общий дисплей |
Наличие |
Наличие |
Наличие |
|
Томография переднего отрезка |
Наличие |
Наличие |
Наличие |
|
ABCD стадирование К-конуса по Белину |
Наличие |
Наличие |
Наличие |
|
ABCD прогрессия К-конуса |
Наличие |
Наличие |
Наличие |
|
Изображение радужной оболочки |
Наличие |
Наличие |
Наличие |
|
3D-анализ переднего отрезка глаза |
Наличие |
Наличие |
Наличие |
|
Сравнение 2 исследований |
Наличие |
Наличие |
Наличие |
|
Сравнение 2 шаймпфлюг-изображений |
Наличие |
Наличие |
Наличие |
|
Обзор шаймпфлюг-изображений |
Наличие |
Наличие |
Наличие |
|
Дополнительные модули |
|||
|
Рефракционный пакет |
Опционально |
Опционально |
Наличие |
|
Пакет «Катаракта» |
Опционально |
Опционально |
Наличие |
|
Отчет по Холлидэю и детальный EKR65 отчет по Холлидэю |
Опционально |
Опционально |
Наличие |
|
Оптическая денситометрия роговицы |
Опционально |
Опционально |
Наличие |
|
PNS и 3D-анализ катаракты |
Опционально |
Опционально |
Наличие |
|
Определение эктазии по Белину-Амброзио |
Опционально |
Опционально |
Наличие |
|
3D-симуляция факичных ИОЛ с учетом старения |
Недоступно |
Опционально |
Опционально |
|
Калькулятор ИОЛ |
Недоступно |
Опционально |
Наличие |
|
Роговично-склеральный профиль (CSP) |
Опционально |
Опционально |
Недоступно |
|
Симуляция посадки контактных линз |
Опционально |
Опционально |
Наличие |
|
DICOM интерфейс |
Опционально |
Опционально |
Опционально |
|
Технический функционал |
|||
|
Оптический биометр |
Недоступно |
Недоступно |
Наличие |
|
Камера высокого разрешения |
Недоступно |
Наличие |
Наличие |
|
Плавающий лицензионный ключ |
Наличие |
Наличие |
Наличие |
Пакет «Рефракция»
- Оптическая денситометрия роговицы
- Дисплей «Рефракция»
- Дисплей пахиметрии
- Анализ Фурье
- 4 карты на выбор
- Сравнение 4 исследований
- Дисплей 2 топометрических исследований
- Дисплей 2 пахиметрических исследований
- Роговичные кольца
Пакет «Катаракта»
- Дисплей «Cataracta Pre-op»
- PNS и 3D анализ катаракты
- Анализ Цернике
- Модуль «Изображение радужки»
- Сравнение 4 исследований
- Дисплей 2 топометрических исследований
- Дисплей 2 пахиметрических исследований
- 4 карты по анализу переднего отрезка глаза
- 4 карты топометрии
- Общая роговичная рефракционная сила – Total Corneal Refractive Power (TCRP)
- Истинная рефракционная сила – True Net Power (TNP)

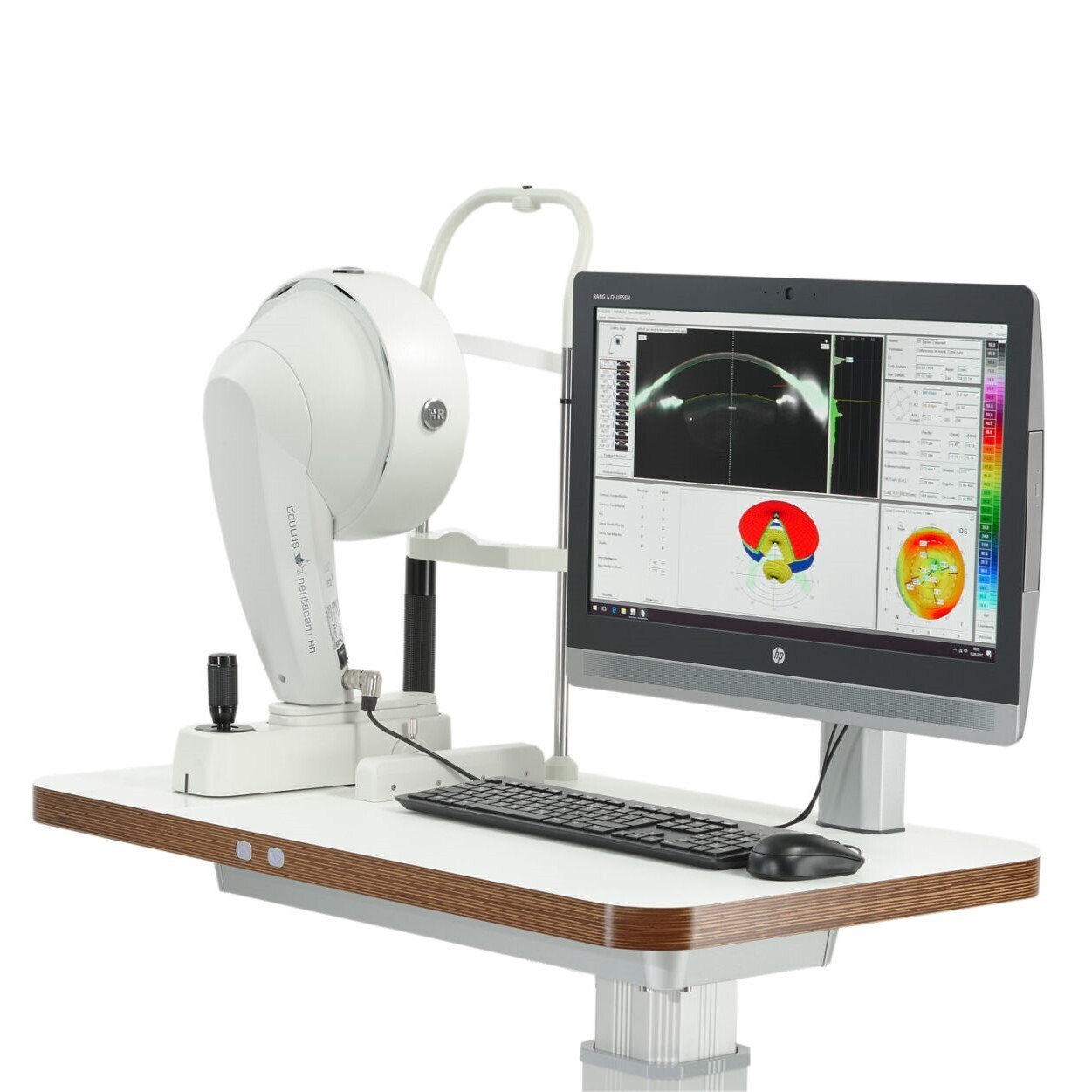

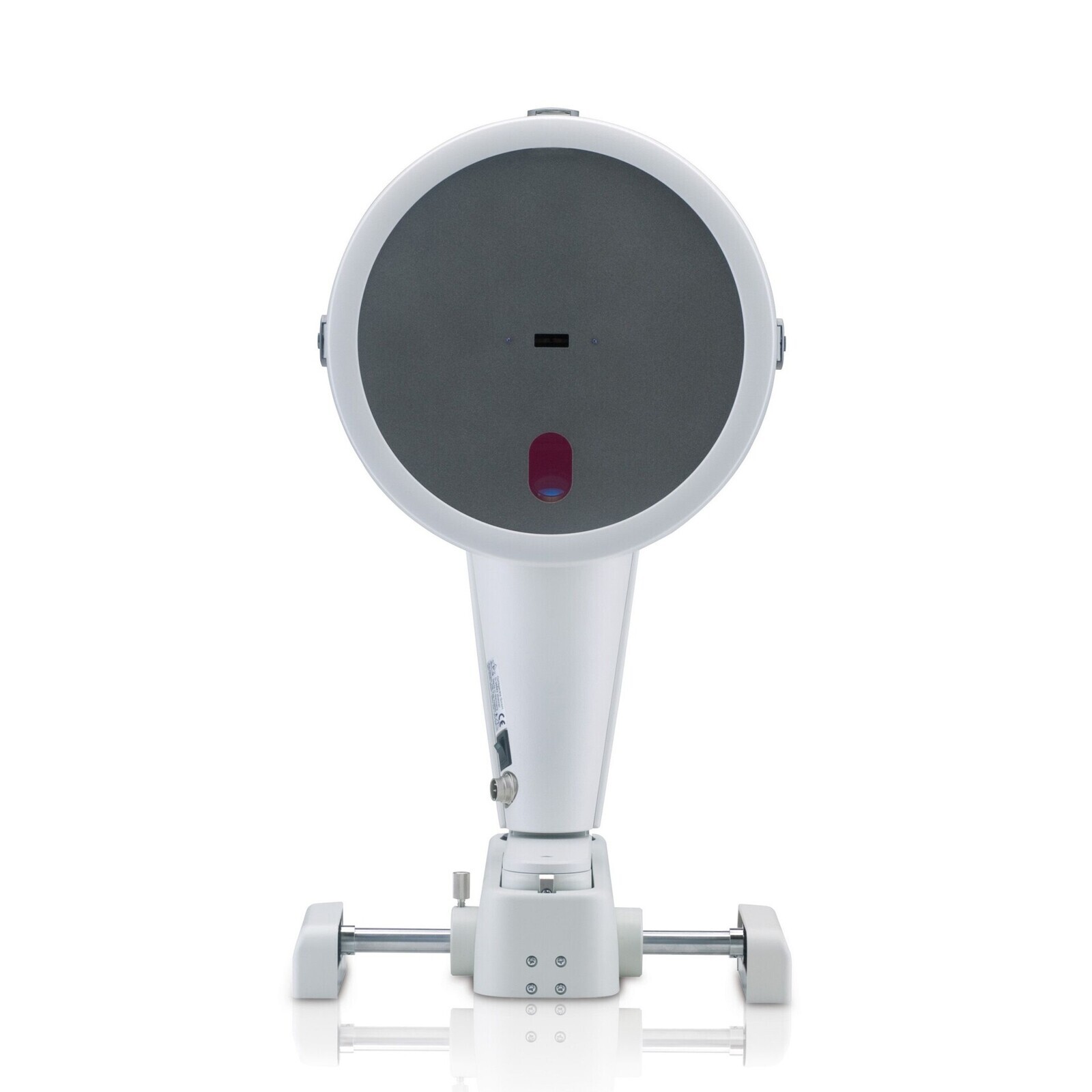

Топограф компьютерный Pentacam HR с принадлежностями
Принадлежности:
1. Диск с программным обеспечением.
2. Карта памяти (Flash-память USB).
3. Компьютерный блок.
4. Подбородник.
5. Упор для лба.
6. Сетевой кабель.
7. Кабель USB.
8. Стол.
9. Столешница для стола.
10. Упаковка для стола.
11. Распределительная коробка.
12. Блок питания.
13. Основание для установки компьютерного топографа Pentacam HR.
14. Чехол.
15. Светонепроницаемая материя черного цвета.
16. Магнит.
17. Магнитодержатель.
18. Панель указателя левой и правой стороны.
19. Соединительная панель.
20. Устройство удержания расстояния.
21. Кабель для светодиодной панели.
22. Инструкция по эксплуатации.
23. Упаковка.
24. Коробка для транспортировки.
