Кислородный концентратор Armed JAY-20 (4.0): Высокопроизводительное решение для стационаров ПРОФЕССИОНАЛЬНАЯ МОДЕЛЬ 20 Л/МИН
Высокопроизводительный кислородный концентратор для медицинских учреждений
Кислородный концентратор Armed JAY-20 (4.0) представляет собой флагманскую модель в линейке профессионального медицинского оборудования для генерации кислорода. С максимальной производительностью 20 литров кислородно-воздушной смеси в минуту, этот аппарат предназначен для обеспечения кислородом нескольких пациентов одновременно или одного пациента с экстремально высокими потребностями в кислородной поддержке.
Ключевое назначение: Концентратор Armed JAY-20 (4.0) предназначен для использования в крупных медицинских учреждениях, где требуется высокая производительность кислорода: многопрофильные больницы, специализированные центры, реанимационные и хирургические отделения с высокой нагрузкой.
Устройство с концентрацией кислорода ≥90% при максимальной производительности является незаменимым оборудованием для современных медицинских учреждений, обеспечивающих лечение тяжелых форм дыхательной недостаточности, проведение сложных хирургических операций и оказание неотложной помощи. Прибор зарегистрирован как медицинское изделие в Росздравнадзоре, имеет гарантию 3 года и расчетный срок службы 10 лет.
Важное замечание
Данная модель предназначена исключительно для профессионального использования в медицинских учреждениях квалифицированным персоналом. Требует специальных условий установки и эксплуатации в связи с большими габаритами и весом (165 кг).
Особенности и функциональные возможности
Экстремальная производительность
Максимальная скорость потока составляет 20 л/мин с регулировкой от 2 до 20 л/мин. Позволяет обеспечивать кислородом нескольких пациентов одновременно.
Расширенная система безопасности
Автоматическая диагностика неисправностей, многоуровневый контроль параметров, система звукового и светового оповещения о неполадках.

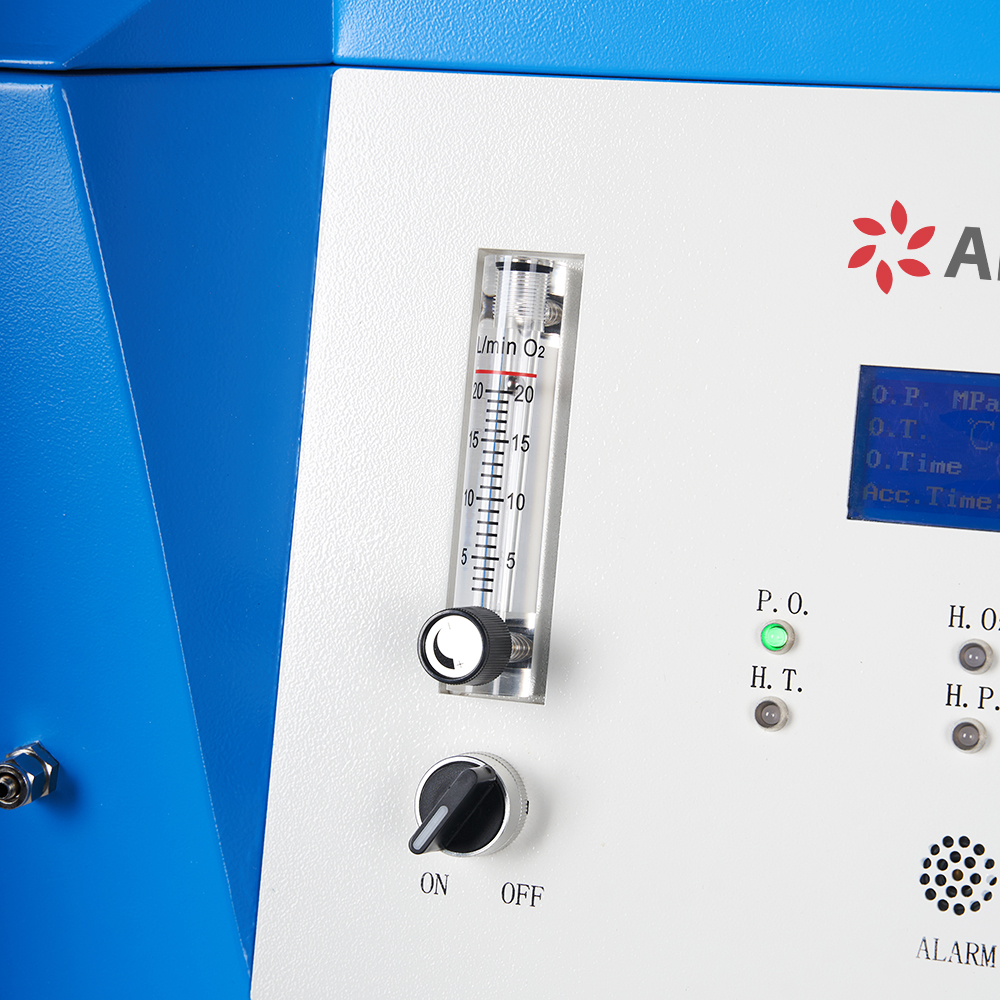

Точный расходомер и регулятор
Встроенный расходомер для визуального контроля скорости потока. Точный механический регулятор давления для настройки рабочих параметров.
Многоканальное подключение
Предназначен для подключения к нескольким аппаратам ИВЛ или наркозным аппаратам одновременно через систему распределения кислорода.
Информативный дисплей
ЖК-дисплей отображает уровень давления кислородно-воздушной смеси, температуру корпуса, время работы с момента включения и общее отработанное время.
Усиленная система фильтрации
Фильтр грубой очистки и два фильтра тонкой очистки обеспечивают высокую степень очистки поступающего воздуха для медицинского использования.
Мощная система охлаждения
Эффективная система охлаждения предотвращает перегрев компрессора при длительной непрерывной работе с высокой нагрузкой.

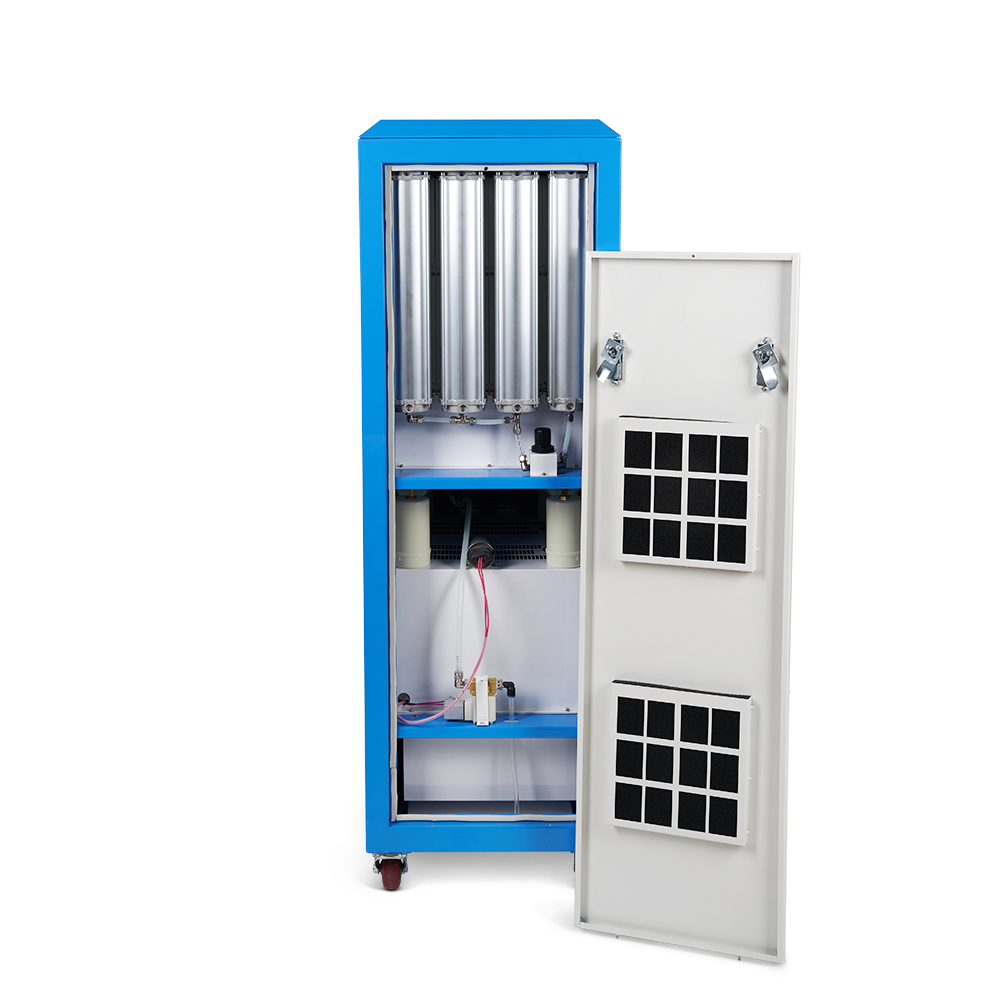

Легкий доступ для обслуживания
Дверцы корпуса открываются для быстрого доступа к внутренним компонентам при необходимости обслуживания и ремонта.
Забор воздуха
3-ступенчатая фильтрация
Сепарация азота (2 цикла)
Контроль концентрации (≥90%)
Распределение к пациентам/ИВЛ
Мониторинг 6 параметров
Технические характеристики Armed JAY-20 (4.0)
Производительность
Воздушный поток: 2-20 л/мин
Концентрация кислорода: ≥90% при максимальной производительности
Время выхода на рабочий режим: 35 минут
Электрические параметры
Питание сети: 230 В ± 10%
Частота сети: 50 Гц ± 2%
Средняя потребляемая мощность: 2750 ВА
Шум и давление
Уровень шума: ≤ 60 дБ
Рабочее давление: 0.45 МПа
Максимальное давление на выходе: 0.45 МПа
Физические параметры
Вес нетто: 165 кг
Вес брутто: 200 кг
Габариты прибора: 945×425×1330 мм
Габариты упаковки: 104×53×149 см
Комплектация
Концентратор кислорода, набор трубок (4 шт. различных диаметров и длин), запасные фильтры (грубой очистки - 4 шт., тонкой очистки 2-й ступени - 6 шт., тонкой очистки 3-й ступени - 18 шт.), руководство по эксплуатации
Гарантия и сертификация
Гарантия: 3 года
Срок службы: 10 лет
Страна производства: Китай
Сертификация: Зарегистрированное медицинское изделие (Росздравнадзор)
Габариты прибора (945×425×1330 мм)
Полная таблица технических характеристик
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность (воздушный поток) | 2-20 л/мин | Самая высокая в линейке Armed. Плавная регулировка механическим регулятором |
| Концентрация кислорода на выходе | ≥ 90% | При максимальной производительности (20 л/мин) |
| Уровень шума | ≤ 60 дБ | Допустимый для медицинских помещений, несмотря на высокую мощность |
| Время выхода на рабочий режим | 35 мин | Требуется предварительный запуск за 35 минут до использования |
| Подключение к аппаратам ИВЛ | Да | Прямое подключение к системам искусственной вентиляции легких |
| Подключение к наркозным аппаратам | Да | Для обеспечения кислородом во время хирургических операций |
| Рабочее давление | 0.45 МПа | Оптимально для медицинского оборудования |
| Система индикации | 6 световых индикаторов | Контроль питания, температуры, давления, концентрации кислорода |
| Диагностика неисправностей | Автоматическая самодиагностика | Обнаружение проблем с давлением, системным циклом, компрессором |
| Система охлаждения | Мощная система | Для предотвращения перегрева при длительной непрерывной работе под высокой нагрузкой |
Производительность и возможности
Сравнение производительности в линейке Armed
| Модель | Производительность (л/мин) | Количество пациентов | Потребляемая мощность | Вес |
|---|---|---|---|---|
| Armed 8F-1 | 1 | 1 пациент | 120 ВА | 8 кг |
| Armed 9F-3BW | 3 | 1-2 пациента | 230 ВА | 10.5 кг |
| Armed JAY-10 (4.0) | 10 | 2-4 пациента | 1350 ВА | 92 кг |
| Armed JAY-20 (4.0) | 20 | 4-8 пациентов | 2750 ВА | 165 кг |
Возможности одновременного обслуживания пациентов
Благодаря производительности 20 л/мин, концентратор Armed JAY-20 (4.0) может обеспечивать кислородом:
- 4 пациента с потребностью 5 л/мин каждый
- 2 пациента с экстремально высокой потребностью 10 л/мин каждый
- 8 пациентов с потребностью 2.5 л/мин каждый (при использовании системы распределения)
- 1 пациента с максимальной потребностью 20 л/мин (в критических случаях)
Технологические особенности
Двойная система сепарации
Использует две параллельные системы адсорбции для обеспечения стабильной производительности 20 л/мин. Циклы работы синхронизированы для непрерывной подачи кислорода.
Усиленная фильтрация
Увеличенное количество фильтров тонкой очистки (6 шт. второй ступени + 18 шт. третьей ступени) для работы с большими объемами воздуха и обеспечения чистоты кислорода.
Мощная система охлаждения
Усиленная система охлаждения с увеличенными радиаторами и вентиляторами для отвода тепла, выделяемого при работе двух мощных компрессоров.
Применение в медицинской практике
Основные области применения
РЕАНИМАЦИОННЫЕ ОТДЕЛЕНИЯ ХИРУРГИЧЕСКИЕ КОМПЛЕКСЫ ПОСЛЕОПЕРАЦИОННЫЕ ПАЛАТЫ ЦЕНТРЫ ЭКСТРЕННОЙ МЕДИЦИНЫ
Для крупных медицинских учреждений
Концентратор Armed JAY-20 (4.0) предназначен для использования в многопрофильных больницах, специализированных медицинских центрах, университетских клиниках и других крупных медицинских учреждениях с высокой потребностью в медицинском кислороде.
Конкретные случаи применения
- Хирургические блоки - обеспечение кислородом нескольких операционных одновременно
- Отделения реанимации и интенсивной терапии - поддержка нескольких тяжелобольных пациентов
- Центры лечения COVID-19 и других респираторных инфекций - обеспечение кислородом в условиях повышенной нагрузки
- Кардиохирургические отделения - кислородная поддержка во время сложных кардиохирургических операций
- Отделения неотложной помощи - возможность быстрого подключения нескольких пациентов в критическом состоянии
- Бригады экстренной медицинской помощи - стационарная основа для мобильных бригад
Интеграция в медицинскую инфраструктуру
Концентратор Armed JAY-20 (4.0) может интегрироваться в централизованные системы подачи медицинских газов в больницах или использоваться как автономный источник кислорода. Благодаря комплектации трубками четырех различных диаметров (6 мм, 8 мм, 9 мм, 10 мм), он совместим с большинством систем распределения кислорода в медицинских учреждениях.
Требования к установке
В связи с большим весом (165 кг) и габаритами, для установки концентратора требуется ровная прочная поверхность, способная выдержать нагрузку. Рекомендуется установка в специально оборудованных помещениях для медицинского оборудования с хорошей вентиляцией и доступом к электросети соответствующей мощности.
Система безопасности и контроля
Многоуровневая система мониторинга
На панели управления расположены 6 световых индикаторов, обеспечивающих постоянный визуальный контроль состояния концентратора:
Системы защиты и оповещения
- Автоматическое отключение при превышении давления - защита от повреждения оборудования и обеспечения безопасности пациентов
- Звуковое оповещение о неполадках - встроенный звуковой сигнал при возникновении аварийных ситуаций
- Контроль потери питания - система оповещения при проблемах с электропитанием
- Расширенная диагностика неисправностей - автоматическое обнаружение проблем в двух параллельных системах
- Двойная защита от перегрева - система охлаждения и контроль температуры двух компрессоров
- Автоматический выключатель питания - срабатывает при превышении допустимого давления
Критически важные функции безопасности для высоконагруженных систем
Для медицинского оборудования, используемого для обеспечения нескольких пациентов одновременно, система безопасности является приоритетной. Armed JAY-20 (4.0) оснащен расширенной многоуровневой системой защиты, которая обеспечивает:
- Непрерывный мониторинг параметров работы двух параллельных систем
- Немедленное оповещение персонала при отклонении от нормы в любом из контуров
- Автоматическое отключение проблемного контура без остановки всей системы
- Возможность диагностики и обслуживания одной системы while другая продолжает работать
- Резервирование критически важных компонентов для повышения надежности
Сравнение с другими профессиональными моделями
Концентратор Armed JAY-20 (4.0) является флагманской моделью в линейке профессионального медицинского оборудования. Сравним его с другими моделями:
| Характеристика | Armed JAY-20 (4.0) ФЛАГМАН | Armed JAY-10 (4.0) ПРОФ | Bitmos OXY 6000 ПРОФ | Devilbiss 525KS ПРОФ |
|---|---|---|---|---|
| Производительность | 20 л/мин | 10 л/мин | 6 л/мин | 5 л/мин |
| Концентрация кислорода | ≥90% | ≥90% | ≥93% | ≥93% |
| Подключение к ИВЛ | Да | Да | Да | Да |
| Рабочее давление | 0.45 МПа | 0.45 МПа | 0.5 МПа | 0.35 МПа |
| Вес | 165 кг | 92 кг | 78 кг | 45 кг |
| Уровень шума | ≤60 дБ | ≤60 дБ | ≤55 дБ | ≤50 дБ |
| Непрерывная работа | 24/7 | 24/7 | 24/7 | 24/7 |
| Потребляемая мощность | 2750 ВА | 1350 ВА | 850 ВА | 600 ВА |
| Ценовой сегмент | Премиум | Высокий | Высокий | Средний |
Когда выбирать Armed JAY-20 (4.0)?
Armed JAY-20 (4.0) следует выбирать для крупных медицинских учреждений с высокой потребностью в медицинском кислороде: многопрофильные больницы, специализированные хирургические центры, крупные отделения реанимации, медицинские учреждения в регионах с ограниченным доступом к централизованным системам подачи кислорода. Эта модель обеспечивает самую высокую производительность в линейке Armed и позволяет сократить количество единиц оборудования, необходимых для обеспечения кислородом отделения или всего учреждения.
Техническое обслуживание и эксплуатация
Подготовка к работе и установка
- Распакуйте прибор с помощью соответствующего оборудования (тельфер, гидравлическая тележка) в связи с большим весом (165 кг).
- Установите концентратор на ровную прочную поверхность в специально оборудованном помещении.
- Обеспечьте свободное пространство вокруг прибора (не менее 1 метра со всех сторон) для вентиляции и обслуживания.
- Установите фильтры тонкой очистки (второй и третьей ступени) согласно инструкции.
- Установите фильтр грубой очистки на задней панели прибора.
- Подключите соответствующие трубки к выходным портам в зависимости от подключаемого оборудования.
- Подключите прибор к сети 230В с заземлением через отдельный автоматический выключатель соответствующей мощности.
Запуск и работа
- Включите прибор кнопкой питания на панели управления.
- Дождитесь выхода на рабочий режим (35 минут) до достижения стабильной концентрации кислорода в обоих контурах.
- С помощью механического регулятора установите необходимую скорость потока (2-20 л/мин).
- Контролируйте показания на дисплее: давление, температуру, время работы.
- Следите за световыми индикаторами состояния прибора.
- При возникновении звукового сигнала тревоги немедленно проверьте индикаторы и примите меры согласно руководству.
Система фильтрации и обслуживание
Фильтр грубой очистки
Количество в комплекте: 4 шт.
Обслуживание: Очистка каждые 2 недели, замена каждые 3-6 месяцев
Функция: Задержка крупных частиц пыли из поступающего воздуха
Фильтры тонкой очистки (2-я ступень)
Количество в комплекте: 6 шт.
Замена: Каждые 3000-4000 часов работы
Функция: Задержка мелких частиц, предварительная очистка
Фильтры тонкой очистки (3-я ступень)
Количество в комплекте: 18 шт.
Замена: Каждые 6000-8000 часов работы
Функция: Финальная очистка воздуха перед поступлением в адсорберы
Особые меры предосторожности
- Обслуживание должно проводиться только квалифицированным медицинским персоналом или сервисными специалистами, прошедшими специальное обучение.
- В связи с большим весом и габаритами, перемещение и установка должны осуществляться с использованием специального оборудования.
- Требуется отдельная электрическая линия с автоматическим выключателем соответствующей мощности (не менее 16А).
- Не используйте прибор при повреждении корпуса, кабелей или фильтров.
- Обеспечьте достаточное пространство вокруг прибора для вентиляции и охлаждения (не менее 1 метра со всех сторон).
- Регулярно проверяйте целостность и правильность подключения кислородных трубок и распределительной системы.
Нужен высокопроизводительный кислородный концентратор для крупного медицинского учреждения?
Оставьте заявку на консультацию или коммерческое предложение. Наши специалисты подберут оптимальное решение для вашего медицинского учреждения, включая расчет потребности, требования к установке и интеграции в существующую инфраструктуру.
Высокопроизводительные кислородные концентраторы в современной системе здравоохранения
Кислородные концентраторы производительностью 20 л/мин, такие как Armed JAY-20 (4.0), представляют собой критически важное оборудование для создания резервных и автономных систем кислородоснабжения в медицинских учреждениях. В условиях роста потребности в медицинском кислороде, вызванного увеличением количества респираторных заболеваний, старением населения и развитием высокотехнологичной медицинской помощи, такие системы становятся незаменимыми.
Экономическая эффективность высокопроизводительных концентраторов
Использование концентраторов производительностью 20 л/мин по сравнению с несколькими концентраторами меньшей производительности или баллонными системами обеспечивает:
- Снижение капитальных затрат - покупка одного высокопроизводительного аппарата вместо нескольких менее производительных
- Сокращение эксплуатационных расходов - экономия на обслуживании, замене фильтров, электроэнергии
- Упрощение логистики - отсутствие необходимости в регулярных поставках кислородных баллонов
- Повышение надежности - одна система проще в обслуживании и контроле, чем несколько отдельных
- Экономия пространства - один аппарат занимает меньше места, чем несколько менее производительных
Технологические особенности высокопроизводительных систем
Концентратор Armed JAY-20 (4.0) использует технологию параллельной работы двух систем адсорбции, что обеспечивает не только высокую производительность, но и повышенную надежность за счет резервирования. В случае неисправности в одном контуре, система может продолжать работу со сниженной производительностью, что критически важно для медицинских учреждений.
Стратегическое значение для системы здравоохранения
Оснащение медицинских учреждений высокопроизводительными кислородными концентраторами является важным компонентом обеспечения готовности к чрезвычайным ситуациям, эпидемиям, стихийным бедствиям, а также повседневной работы крупных медицинских центров. Автономные системы генерации кислорода снижают зависимость от внешних поставщиков и повышают устойчивость системы здравоохранения.
Часто задаваемые вопросы (FAQ)
Можно ли использовать концентратор для централизованного снабжения кислородом всего отделения?
Да, Armed JAY-20 (4.0) может использоваться как источник для централизованной системы подачи кислорода в отделении при условии правильного расчета потребности и проектирования распределительной системы. Рекомендуется проконсультироваться со специалистами для проектирования такой системы.
Какие требования к электросети для подключения концентратора?
Для работы концентратора требуется стабильное электропитание 230В с заземлением через отдельный автоматический выключатель номиналом не менее 16А. Потребляемая мощность составляет 2750 ВА. Рекомендуется подключение через стабилизатор напряжения для защиты электроники.
Какова реальная стоимость эксплуатации концентратора в пересчете на литр кислорода?
Приблизительная стоимость генерации 1 литра кислорода концентратором Armed JAY-20 (4.0) составляет около 0.5-0.7 рубля (с учетом амортизации оборудования, стоимости электроэнергии и замены фильтров), что значительно дешевле баллонного кислорода (2-3 рубля за литр).
Требуется ли специальное помещение для установки концентратора?
Рекомендуется установка в специально оборудованном помещении для медицинского оборудования с хорошей вентиляцией, ровным прочным полом, возможностью отвода тепла и соблюдением требований пожарной безопасности. Помещение должно иметь дверные проемы достаточных размеров для заноса оборудования.
Предусмотрена ли возможность дистанционного мониторинга параметров работы?
Стандартная комплектация не включает системы дистанционного мониторинга. Однако при необходимости возможно дооснащение системами телеметрии для интеграции в общую систему мониторинга медицинского оборудования учреждения.
Заключение
Кислородный концентратор Armed JAY-20 (4.0) представляет собой флагманскую модель в линейке профессионального медицинского оборудования для генерации кислорода. Сочетание экстремальной производительности (до 20 л/мин), надежности, расширенной системы безопасности и возможности обслуживания нескольких пациентов одновременно делает его оптимальным выбором для оснащения крупных медицинских учреждений.
Ключевые преимущества: Производительность 20 л/мин, возможность обслуживания до 8 пациентов одновременно, прямое подключение к ИВЛ и наркозным аппаратам, расширенная система многоуровневой безопасности, усиленная трехступенчатая фильтрация, возможность круглосуточной непрерывной работы, металлический корпус, подробная диагностика состояния двух параллельных систем.
Для медицинских учреждений, планирующих создание автономной системы кислородоснабжения или модернизацию существующей инфраструктуры, Armed JAY-20 (4.0) предлагает наиболее экономически эффективное и технологически совершенное решение, соответствующее современным стандартам медицинской помощи.
Технические характеристики кислородного концентратора Армед JAY-20 (4.0)
| Параметр | Значение |
|---|---|
| Производительность (поток КВС) | 2 - 20 л/мин Максимальная производительность в линейке. Плавная механическая регулировка с визуальным контролем по расходомеру. |
| Концентрация кислорода | ≥ 90 % (при максимальном потоке 20 л/мин) Высокий выход кислорода для интенсивной терапии и поддержки нескольких пациентов или аппаратов. |
| Рабочее давление | До 0.45 МПа (≈ 4.5 бар) Стабильное давление, необходимое для прямого подключения к наркозно-дыхательной аппаратуре (ИВЛ, наркозные аппараты). |
| Назначение и применение | Профессиональный стационарный, для ИВЛ и ОРИТ Для реанимационных, хирургических, послеоперационных отделений. Рассчитан на длительную непрерывную работу в условиях высокой нагрузки. |
| Уровень шума | ≤ 60 дБ |
| Питание | 230 В ± 10%, 50 Гц ± 2% Средняя потребляемая мощность: 2750 ВА. Требует соответствующей электросети. |
| Время выхода на режим | ≈ 35 минут Время, необходимое для выхода на стабильную рабочую концентрацию кислорода ≥90% при полной нагрузке. |
| Система контроля и диагностики | Полная самодиагностика и мониторинг Контроль давления, системного цикла, работы компрессора, концентрации O₂, температуры. 6 световых индикаторов и звуковая сигнализация неисправностей. |
| Дисплей и индикация | ЖК-дисплей + световые индикаторы На дисплее отображается: давление КВС, температура корпуса, время текущей сессии, общее наработанное время. |
| Система фильтрации | Трехступенчатая система очистки Фильтр грубой очистки (в комплекте 4 шт.) + фильтры тонкой очистки 2-й (6 шт.) и 3-й (18 шт.) ступеней. Обеспечивает защиту цеолитовых колонн. |
| Охлаждение | Эффективная система охлаждения компрессора Позволяет работать в режиме 24/7 без перегрева. |
| Конструкция и мобильность | Прочный металлический корпус, колеса с фиксаторами Габариты (ШxГxВ): 945 x 425 x 1330 мм (±5%). Вес нетто: 165 кг. Оснащен колесами для перемещения по отделению. |
| Комплектация | Концентратор, набор соединительных трубок (4 типа, длины от 1.3 до 2 м), расширенный запас фильтров (грубой, тонкой 2-й и 3-й ступеней), документация. Большой запас расходных материалов для длительной эксплуатации без дополнительных закупок. |
| Гарантия / Срок службы | 3 года / 10 лет Зарегистрированное медицинское изделие (РУ Росздравнадзора). Профессиональное оборудование для стационаров. |
Комплектация кислородного концентратора Армед JAY-20 (4.0)
| № | Наименование | Описание |
|---|---|---|
| 1 | Концентратор кислорода | Профессиональный стационарный концентратор Armed JAY-20 (4.0) Металлический корпус на колёсах с фиксаторами, производительность 2-20 л/мин, максимальное давление 0.45 МПа для ИВЛ и наркозной аппаратуры |
| 2 | Набор адаптерных трубок для подключения | 4 трубки для подключения к медицинскому оборудованию: Ø6 мм (2 м), Ø10 мм (1.6 м), Ø8 мм (1.3 м), Ø9 мм (2 м) Универсальный набор для прямого подключения к аппаратам ИВЛ, наркозно-дыхательным аппаратам и другим стационарным системам |
| 3 | Запасной комплект фильтров грубой очистки | 4 фильтрующих элемента грубой очистки Расходный материал для предварительной очистки поступающего воздуха от крупной пыли, устанавливаются на задней панели |
| 4 | Запасной комплект фильтров тонкой очистки (второй ступени) | 6 фильтрующих элементов Фильтры второй ступени для глубокой очистки воздуха перед цеолитовыми молекулярными ситами |
| 5 | Запасной комплект фильтров тонкой очистки (третьей ступени) | 18 фильтрующих элементов Бактериальные/вирусные фильтры финальной очистки кислородно-воздушной смеси на выходе к пациенту |
| 6 | Предустановленные фильтры | Полный комплект фильтров всех трёх ступеней очистки, установленный в приборе Прибор полностью готов к работе сразу после распаковки и подключения |
| 7 | Руководство по эксплуатации и паспорт | Полный комплект технической документации на русском языке Включает инструкцию по эксплуатации, сервисное руководство, гарантийный талон (3 года) и регистрационное удостоверение Росздравнадзора |
| 8 | Силовой кабель питания | Кабель для подключения к трёхфазной сети 230 В Стандартная вилка для стационарного подключения в условиях операционных, реанимаций и палат интенсивной терапии |
| 9 | Комплект для сервисного доступа | Ключи и инструменты для открытия дверц корпуса и проведения технического обслуживания Необходим для плановой замены фильтров и сервисного обслуживания компонентов концентратора |
| 10 | Инструкция по безопасности и эксплуатации | Отдельный документ с правилами безопасной установки и эксплуатации в условиях ЛПУ Содержит рекомендации по размещению, заземлению и технике безопасности при работе с медицинским оборудованием |
Финансовый калькулятор
Рассчитайте окупаемость оборудования или сравните условия лизинга и кредита
