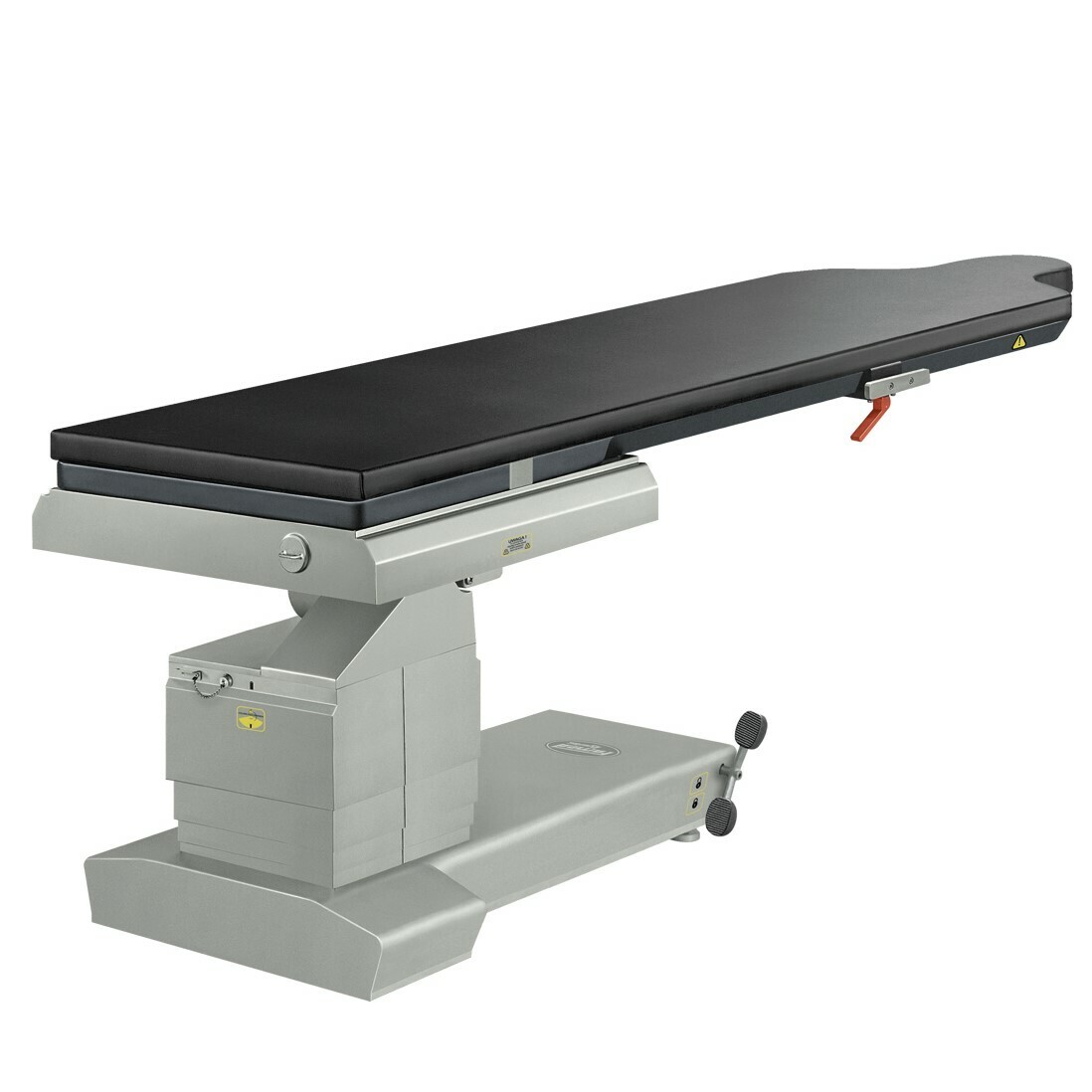

Famed SU-07 — ангиографический операционный стол
Карбоновое ложе · Позиционирование по диагонали · Продольное смещение >500 мм · Для ангиографов и C-arm
Famed SU-07 — мобильный специализированный операционный стол, разработанный для внутрисосудистых процедур, кардиоваскулярных исследований с использованием ангиографа и многочисленных малоинвазивных хирургических вмешательств, требующих постоянного рентген-контроля. Ложе из карбона (углеродного волокна) обеспечивает высочайшую степень R-проницаемости.
Высочайшая R-прозрачность для ангиографии и малоинвазивной хирургии
Famed SU-07 — специализированный стол для рентген-операционных. Ложе выполнено из карбона (углеродного волокна), обладающего высокой степенью проницаемости для R-лучей и позволяющего получать максимально четкое изображение. В версии с ложем по технологии TotalClear коэффициент рентгенопрозрачности достигает 0,36 мм Al, что минимизирует искажения и артефакты на изображениях.
🔹 Ключевое преимущество
Моторизованная система позиционирования ложа в пространстве гарантирует быстрое и точное позиционирование контролируемой области и обзор в пределах 360 градусов на расстоянии 1500 мм от изголовья. Благодаря продольному смещению ложа более 500 мм возможно R-обследование в вертикальной плоскости ножной части деки стола, стандартно находящейся над опорной колонной и недоступной для C-arm.
Стол изготовлен из кислотоустойчивой матовой нержавеющей стали. Мобильное Т-образное основание оснащено центральным тормозом с ножной педалью. Противопролежневый съемный матрац выполнен из вязкоэластичного пенополиуретана с эффектом «памяти формы», покрытие — из устойчивой к дезинфекции искусственной кожи.
Три варианта карбонового ложа
SU-07 комплектуется карбоновым ложем, доступным в нескольких вариантах исполнения для удовлетворения требований самых разных специалистов — от кардиохирургов до нейрохирургов.
| Тип ложа | Обозначение | Особенности |
|---|---|---|
| Карбоновое ложе (базовое) | BL-07.2 | Высокая R-прозрачность, стандартная конфигурация |
| Карбоновое ложе TotalClear | BL-07.5 | Коэффициент рентгенопрозрачности 0,36 мм Al, минимизация артефактов, максимальная четкость изображения |
* Количество секций ложа — 1 (цельная карбоновая дека). Длина панели стола — 2200 мм, ширина — 540 мм.
Технические характеристики и прецизионное позиционирование
Двухскоростная электромеханическая система позволяет позиционировать ложе продольно, поперечно и по диагонали с высокой точностью. Управление осуществляется с единого дистанционного пульта, а в версии TotalClear добавлен удобный мобильный джойстик.
| Параметр | Значение |
|---|---|
| Количество секций ложа | 1 (цельная карбоновая дека) |
| Длина панели стола | 2200 мм |
| Ширина панели стола | 540 мм |
| Регулировка высоты | 800 – 1200 мм (электрогидравлическая) |
| Тренделенбург / Антитренделенбург | -16° / +25° |
| Боковые наклоны (латеральные) | есть (электрогидравлические) |
| Продольное смещение ложа | более 500 мм (электромеханическое) |
| Поперечное смещение ложа | есть (электромеханическое) |
| Диагональное смещение ложа | есть (двухскоростная система) |
| Обзор 360° от изголовья | до 1500 мм |
| Коэффициент R-прозрачности (TotalClear) | 0,36 мм Al |
| Материал ложа | Карбон (углеродное волокно) |
| Грузоподъемность | 180 кг |
| Габаритные размеры (Д×Ш×В) | 2200 × 540 × 800–1200 мм |
| Вес стола | 250 кг |
✅ Управление: электрогидравлическая система со встроенными аккумуляторами (регулировка высоты, наклоны, выравнивание в «0») + двухскоростная электромеханическая система (продольное, поперечное, диагональное позиционирование). Единый дистанционный пульт, в версии TotalClear — дополнительный мобильный джойстик.
Уникальные возможности SU-07
🔬 Ложе из карбона (углеродного волокна)
Высочайшая степень проницаемости для R-лучей. В версии TotalClear — коэффициент 0,36 мм Al, минимальное количество искажений и артефактов.
📐 Позиционирование по диагонали
Двухскоростная электромеханическая система обеспечивает быстрое и точное перемещение ложа не только продольно и поперечно, но и по диагонали.
🖱️ Управление пульт + джойстик
Основной пульт ДУ + мобильный джойстик (в версии TotalClear) для удобной работы рентген-хирурга.
🔄 Обзор 360° на 1500 мм
Позиционирование контролируемой области с обзором 360° на расстоянии 1500 мм от изголовья — полный доступ для C-arm и ангиографа.
📏 Продольное смещение более 500 мм
Возможность R-обследования ножной части деки, стандартно находящейся над опорной колонной и недоступной для C-arm.
🔋 Встроенные аккумуляторы
Электрогидравлическая система со встроенными аккумуляторами обеспечивает работу при отключении сети.
🧼 Полная устойчивость к дезинфекции
Все наружные поверхности из кислотоустойчивой нержавеющей стали легко моются. Матрац с эффектом памяти выдерживает частые обработки.
⚡ Отвод статического заряда
Конструкция обеспечивает отвод статического заряда через антистатические ролики и эквипотенциальную клемму.
Принадлежности и аксессуары для Famed SU-07
Стол SU-07 может быть оснащен широким спектром дополнительного оборудования: инфузионные стойки, опоры для рук, дуги анестезиолога, держатели R-кассет, подголовники, лотки, ремни фиксации, опоры для конечностей и многое другое из серий SU-03, SU-04, SU-14.
* Полный каталог принадлежностей — совместимость с аксессуарами серий SU-03, SU-04, SU-14 (более 80 наименований).
Сравнение: SU-07 (ангиографический) vs SU-03 / SU-05
| Модель | Тип | Материал ложа | Продольное смещение | Позиционирование | Нагрузка |
|---|---|---|---|---|---|
| SU-07 | ангиографический | Карбон (TotalClear) | >500 мм | продольно, поперечно, диагонально, 2 скорости | 180 кг |
| SU-03 | универсальный | R-проницаемый материал | до 350 мм | продольно, наклоны | 350 кг |
| SU-05 | нейро/общая хирургия | R-проницаемый материал | до 400 мм | продольно, совместимость DORO | 250 кг |
SU-07 — специализированный ангиографический стол с карбоновым ложем и уникальной возможностью диагонального позиционирования, идеален для рентген-операционных и гибридных залов.
Противопролежневый матрац и гигиеничность
Съемный матрац выполнен из вязкоэластичного пенополиуретана с эффектом «памяти формы» — снижает давление на ткани пациента, предотвращая пролежни при длительных процедурах. Покрытие матраца из устойчивой к мойке и дезинфекции искусственной кожи. Все наружные поверхности стола из кислотоустойчивой матовой нержавеющей стали легко моются и устойчивы к воздействию дезинфицирующих средств.
🧼 Полная антистатическая защита: конструкция обеспечивает отвод статического заряда через антистатические ролики и эквипотенциальную клемму для системы выравнивания потенциалов.
Часто задаваемые вопросы об Famed SU-07
❓ Для каких процедур предназначен SU-07?
Для внутрисосудистых процедур, кардиоваскулярных исследований с ангиографом, малоинвазивных вмешательств, требующих постоянного рентген-контроля (эндоскопия, лапароскопия, нейрохирургия с C-arm).
❓ Что такое технология TotalClear?
Это карбоновое ложе с коэффициентом рентгенопрозрачности 0,36 мм Al, минимизирующее искажения и артефакты на изображениях. Доступно в версии с ложем BL-07.5.
❓ Как осуществляется управление позиционированием?
Электрогидравлическая система (высота, наклоны) + двухскоростная электромеханическая система (продольное, поперечное, диагональное смещение). Управление с единого пульта, в версии TotalClear — дополнительный мобильный джойстик.
❓ Какое максимальное продольное смещение ложа?
Более 500 мм. Это позволяет проводить R-обследование ножной части деки стола, стандартно находящейся над опорной колонной и недоступной для C-arm.
❓ Есть ли встроенные аккумуляторы?
Да, электрогидравлическая система оснащена встроенными аккумуляторами 24В/DC для работы при отключении сети.
❓ Какова максимальная нагрузка?
180 кг — достаточно для большинства пациентов в ангиографии и кардиохирургии.
Получите коммерческое предложение на Famed SU-07
Специализированный ангиографический стол с карбоновым ложем. Подбор оптимальной комплектации (BL-07.2 / BL-07.5 TotalClear). Гарантия, сервис, доставка по РФ.
* Демонстрация, лизинг, технический аудит рентген-операционной.
Соответствие стандартам и эксплуатационная документация
Famed SU-07 сертифицирован для применения в РФ. Соответствует IEC 60601-1, ТР ТС 019/2011. Класс защиты — I, тип BF. Стол оборудован эквипотенциальной клеммой для подключения к системе уравнивания потенциалов. Поставляется с руководством пользователя и паспортом изделия. Идеален для гибридных операционных и рентген-хирургических залов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Электрогидравлический + двухскоростная электромеханическая система позиционирования Регулировка высоты, Тренделенбург/антиТренделенбург, латеральные наклоны, выравнивание в «0». Позиционирование ложа в горизонтальной плоскости (продольно, поперечно, диагонально) с двумя скоростями. Встроенные аккумуляторы 24В/DC |
| Материал изготовления | Кислотоустойчивая матовая нержавеющая сталь (основание) / карбон (углеродное волокно, ложе) Ложе из карбона с высочайшей R-прозрачностью. Версия TotalClear: коэффициент рентгенопрозрачности 0,36 мм Al, минимизация искажений и артефактов |
| Количество секций ложа | 1 (монолитное) Специализированное ложе для внутрисосудистых процедур и ангиографии |
| Длина панели стола | 2200 мм (220 см) Общая длина ложа |
| Ширина панели стола | 540 мм (54 см) Фиксированная ширина |
| Регулировка высоты ложа | 800–1200 мм (80–120 см) Электрогидравлический привод |
| Тренделенбург / Антитренделенбург | -16° / +25° Электрогидравлическая система |
| Боковые наклоны (латеральные) | данные отсутствуют (конструкция специализированная) Основной упор на позиционирование в горизонтальной плоскости |
| Продольное смещение ложа | более 500 мм Позволяет выполнять R-обследование ножной части деки стола, стандартно находящейся над опорной колонной. Обзор в пределах 360° на расстоянии 1500 мм от изголовья |
| Позиционирование в горизонтальной плоскости | Продольное, поперечное, диагональное Двухскоростная прецизионная электромеханическая система. Управление с единого пульта или мобильного джойстика (для версии TotalClear) |
| Головная секция | Нет (монолитное ложе) Регулировка головной секции отсутствует |
| Спинная секция | Нет (монолитное ложе) Регулировка спинной секции отсутствует |
| Ножная секция | Неразделенная Регулировка ножной секции отсутствует |
| Пульт дистанционного управления | Единый дистанционный пульт управления Управление электрогидравлической и электромеханической системами. Для версии TotalClear — дополнительный мобильный джойстик |
| Матрацы | Съемные, противопролежневые Вязкоэластичный пенополиуретан с эффектом «памяти формы». Покрытие из устойчивой к мойке и дезинфекции искусственной кожи |
| Грузоподъемность | 180 кг Максимальная нагрузка на столешницу |
| Габаритные размеры (Д x Ш x В) | 2200 x 540 x 800–1200 мм Размеры с учетом регулировки высоты |
| Вес стола | 250 кг Полная масса с основанием и электроприводами |
| Основание | Т-образное, мобильное Центральный тормоз, приводимый в действие ножной педалью. Антистатические ролики, эквипотенциальная клемма для отвода статического заряда |
| R-проницаемость | Максимальная (карбоновое ложе) Высокоточное рентгенохирургическое вмешательство. Коэффициент рентгенопрозрачности до 0,36 мм Al для версии TotalClear |
| Электропитание | 230В ~ 50/60 Гц / AC, встроенные аккумуляторы 24В/DC Питание электрогидравлической системы даже при отсутствии центрального электроснабжения |
| Исполнения модели | SU-07 (специализированный), а также SU-03, SU-04, SU-14 (универсальные) Для SU-07 доступны ложа BL-07.2 и BL-07.5. Совместимость с широким спектром принадлежностей (более 80 наименований) |
Комплектация операционного стола Famed SU-07 (ангиографический/кардиоваскулярный)
| № | Наименование | Описание |
|---|---|---|
| 1 | Основание стола Т-образное | Мобильное основание из нержавеющей стали с центральным тормозом (ножная педаль) Электрогидравлическая система, встроенные аккумуляторы 24В/DC. Антистатические ролики, эквипотенциальная клемма. |
| 2 | Ложе стола из карбона BL-07.2 / BL-07.5 | Цельнокарбоновое ложе (углеродное волокно), высокая R-прозрачность Варианты исполнения: TotalClear (коэффициент 0,36 мм Al). Длина 2200 мм, ширина 540 мм. Без поперечных металлических элементов. |
| 3 | Противопролежневый матрац | Съемный, из вязкоэластичного пенополиуретана с эффектом «памяти формы» Покрытие из искусственной кожи, устойчивой к мойке и дезинфекции |
| 4 | Электрогидравлическая система привода | Регулировка высоты (800-1200 мм), Тренделенбург (-16°/+25°), боковые наклоны Выравнивание ложа в положение «0». Встроенные аккумуляторы. |
| 5 | Двухскоростная электромеханическая система позиционирования | Продольное, поперечное и диагональное перемещение ложа в горизонтальной плоскости Продольное смещение >500 мм. Обзор 360° на расстоянии 1500 мм от изголовья. |
| 6 | Пульт дистанционного управления (единый) | Управление электрогидравлической и электромеханической системами Индикатор заряда батареи, двухступенчатая регулировка скорости |
| 7 | Мобильный джойстик | Для управления двухскоростной моторизованной системой перемещения ложа (для версии TotalClear) Позиционирование продольно, поперечно и по диагонали |
| 8 | Педаль управления дистанционная проводная WS-36.0 | Ножная педаль для управления основными функциями стола |
| 9 | Стойка для переливания WK-01.5 | Инфузионная стойка, телескопическая с крючками |
| 10 | Опора для руки пациента PR-01.5 | Регулируемая подставка для позиционирования рук |
| 11 | Дуга анестезиолога WS-01.5 / WS-01.6 | С мультипозиционным креплением, стандартная и с регулировкой ширины |
| 12 | Опоры для колен WS-05.5 | 2 шт., с мультипозиционным креплением для литотомии и гинекологии |
| 13 | Упоры для плеч WS-06.5 | Фиксация плечевого пояса с креплением к рельсам |
| 14 | Угловая опора WS-07.5 | Для фиксации пациента в боковом положении |
| 15 | Боковые упоры WS-08.5 | 2 шт., боковая стабилизация туловища |
| 16 | Держатель R-кассеты для секции сиденья WS-11.7 | Для рентген-кассет в проекции тазовой области |
| 17 | Стойка для принадлежностей на роликах WS-13.5 | Мобильная стойка для инструментов и аксессуаров |
| 18 | Держатель анестезиологических трубок WS-14.5 | Фиксатор для шлангов и трубок наркозного аппарата |
| 19 | Лоток для инструментария WS-15.5 | С креплением к рельсе, для хирургических инструментов |
| 20 | Крепление аксессуаров WS-16.5 | Базовый адаптер для навесного оборудования |
| 21 | Крепление аксессуаров мультипозиционное WS-17.6 / WS-17.7 | Универсальные фиксаторы для аксессуаров (2 типа) |
| 22 | Держатель R-кассеты для секции спины WS-19.7 | Для рентген-кассет в проекции грудного отдела |
| 23 | Специализированный подголовник С-образный жесткий WS-21.4 | С-образный жесткий подголовник для нейрохирургии и ангиографии |
| 24 | Специализированный подголовник С-образный мягкий WS-21.5 | С-образный мягкий подголовник с амортизацией |
| 25 | Подголовник с прецизионной регулировкой WS-21.8 / WS-21.9 | С прецизионной регулировкой ширины |
| 26 | Специализированный подголовник WS-21.11 | Универсальная модель для нейрохирургии |
| 27 | Подставка для рук хирурга WS-22.5 | С мультипозиционным креплением, снижает утомляемость врача |
| 28 | Лоток гинекологический WS-28.5 | Сливной лоток для гинекологических операций |
| 29 | Лоток урологический WS-29.5 | Лоток с креплением для урологических вмешательств |
| 30 | Приставка проктологическая WS-30.5 | С мультипозиционным креплением, доступ для проктологии |
| 31 | Боковые ограждения раздельные WS-32.5 | 2 шт., раздельные ограждения с креплением |
| 32 | Ремень для фиксации запястья WS-34.5 | С креплением, иммобилизация запястья |
| 33 | Приставка для артроскопии колена WS-39.5 | С мультипозиционным креплением |
| 34 | Приставка для операций на мениске WS-40.5 | С мультипозиционным креплением, регулируемый угол |
| 35 | Ремень фиксации туловища WS-41.0 | Ширина 100 мм, с креплением |
| 36 | Ремень фиксации голени WS-42.0 / WS-42.1 | Ширина 100 мм и 50 мм, с креплениями |
| 37 | Ремень фиксации запястья на дуге анестезиолога WS-43.0 | Фиксация руки к дуге анестезиолога |
| 38 | Ремень фиксации бедра WS-44.0 / WS-44.1 | Ширина 100 мм и 50 мм, для бедренной области |
| 39 | Узкая головная секция WS-45.5 | Для педиатрии и нейрохирургии, регулировка высоты |
| 40 | Широкая головная секция WS-46.5 | Для взрослых пациентов, регулировка высоты |
| 41 | Приставка тракционная для хирургии руки WS-47.5 | С креплениями для скелетного вытяжения |
| 42 | Приставка для хирургии руки с напольной опорой WS-48.5 | Стабильная конструкция с опорой на пол |
| 43 | Боковая опора паховая WS-49.5 | Лобковая опора с мультипозиционным креплением |
| 44 | Боковые опоры WS-50.5 | 2 шт., с креплениями для общей фиксации пациента |
| 45 | Боковые опоры с рычагом WS-50.6 | Быстрая фиксация к рельсе стола |
| 46 | Боковая опора торакальная WS-52.5 | Для грудной хирургии и торакальных доступов |
| 47 | Удлинитель боковой рельсы WS-53.0 | Увеличивает монтажную длину для аксессуаров |
| 48 | Боковой / плечевой упор WS-59.5 | 2 шт., фиксация плеча в боковом положении |
| 49 | Приставка стремянная для литотомии WS-64.5 | 2 шт., с мультипозиционным креплением для ног |
| 50 | Матрац для вертебральной хирургии WS-65.0 | Специальная конструкция для доступа к позвоночнику |
| 51 | Валик для поясницы WS-66.0 | Поддержка поясничного лордоза |
| 52 | Валик для шеи WS-68.0 | Позиционирование шейного отдела |
| 53 | Валик для головы WS-69.0 | Фиксация головы в нейрохирургии |
| 54 | Опора для операций на плече WS-87.5 | Специализированная опора для доступа к плечевому суставу |
| 55 | Роликовый держатель для вертебральных операций WS-88.5 | Устройство для вытяжения, подвижность для С-дуги |
| 56 | Сетка для урологического лотка WS-89.5 | Фильтр сетчатый для сбора инструментов |
| 57 | Приставка для операций на плече WS-91.5 | Опора для операций на плечевом суставе |
| 58 | Держатель мочеприемника WS-92.5 | Держатель одноразового мочеприемника |
| 59 | Держатели бедер WS-93.5 | 2 шт., с регулировкой высоты и креплением |
| 60 | Опора для бедра с фиксирующим ремнем WS-95.5 | Приставка для бедра, фиксация в травматологии |
| 61 | Опора для ноги угловая WS-96.5 | Приставка для абдукции ноги, позиционирование под углом |
| 62 | Гинекологическо-урологическая секция ложа SG-44.0 | Сменная секция с вырезом для доступа |
| 63 | Ножная секция неразделенная SG-42.0 | Цельная секция для традиционных операций |
| 64 | Приставка ортопедическая навесная SO-11 | Ортопедическая приставка для травматологии |
| 65 | Держатель бедра для гипсования WS-70.5 | Опора для гипсования бедра |
| 66 | Опора ноги R-прозрачная WS-71.5 | Держатель ноги (2 шт.), рентгенпрозрачная |
| 67 | Опора ноги стержневая WS-72.5 | Держатель ноги стержневой (2 шт.) |
| 68 | Крепление мультипозиционное для ортопедической приставки WS-82.5 | Адаптер для SO-11 |
| 69 | Петля для стопы WS-73.5 | Держатель стопы петлевой для тракции (2 шт.) |
| 70 | Крючок пяточный WS-74.5 | Держатель пятки (2 шт.) для продольной тракции |
| 71 | Держатель бедра с упором для тракции WS-60.5 | С креплением, для скелетного вытяжения |
| 72 | Приставка для операций на колене WS-85.5 | Для ортопедической приставки, артроскопия колена |
| 73 | Опоры напольные на роликах WS-86.5 | 2 шт., для ортопедической приставки |
| 74 | Стойка для ортопедической приставки на роликах WS-13.6 | Мобильная опора для ортопедических аксессуаров |
| 75 | Тележка для ортопедической приставки WS-80.5 | Транспортная тележка для хранения и перемещения |
Финансовый калькулятор
Рассчитайте окупаемость оборудования или сравните условия лизинга и кредита
