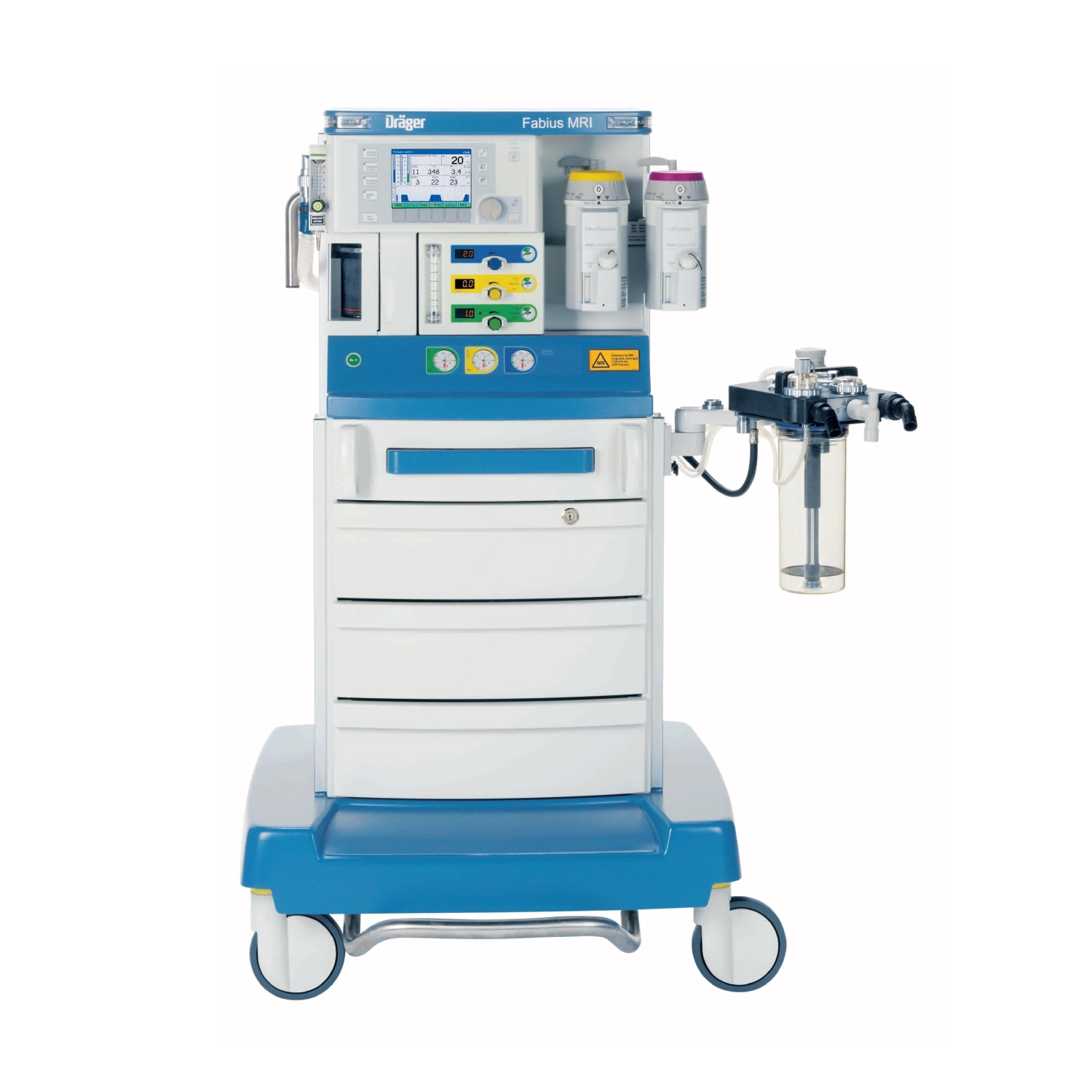

Наркозно-дыхательный аппарат Dräger Fabius Plus
Высокотехнологичная система для ингаляционной анестезии и искусственной вентиляции легких в операционных условиях
Новейшая модель
Германия
Стандарт анестезии
Быстрая навигация по разделам:
Обзор наркозно-дыхательного аппарата Dräger Fabius Plus
Наркозно-дыхательный аппарат Draeger Fabius Plus представляет собой инновационную разработку немецкой компании Dräger, которая сочетает в себе высочайшую эффективность вентиляции, интуитивно понятное управление, максимальную надежность и широкие возможности интеграции в рабочие процессы операционных любого типа и специализации.
Fabius Plus является комплексной наркозно-дыхательной системой, создающей полноценное, комфортное и функциональное рабочее место анестезиолога. Несмотря на высокую производительность и широкий функционал, аппарат занимает минимальное пространство в операционной и может быть установлен на потолочной консоли, стене или на специальной маневренной тележке.
Основные преимущества системы:
- Высокоточная вентиляционная система поршневого типа с электронным управлением E-vent
- Не требует внешнего источника сжатого газа для работы
- Широкий диапазон дыхательного объема (20-1400 мл) для всех категорий пациентов
- Компактная дыхательная система COSY для ИВЛ с малым потоком газа
- Возможность автономной работы до 45 минут при сбоях электропитания
- Простая интеграция в информационную сеть лечебного учреждения
Ключевые особенности и функциональные возможности
Интеллектуальная система вентиляции
Аппарат Fabius Plus оснащен высокоточной вентиляционной системой поршневого типа с электронным управлением E-vent, что делает его работу исключительно надежной и позволяет эффективно работать с пациентами в острых и критических состояниях.
Мониторинг и отображение данных
16,5-дюймовый цветной монитор с высокой контрастностью и разрешением отображает в реальном времени все ключевые параметры:
- Концентрация O₂ на вдохе
- Частота дыхания
- Давление в дыхательных путях (PEEP, максимальное, минимальное, среднее)
- Дыхательный и минутный объем
- Параметры газового потока
Управление и эргономика
Специальный пользовательский интерфейс Dräger отличается простотой и интуитивной понятностью:
- Панель управления 10,4"
- Минимальное время обучения персонала
- Быстрый доступ к часто используемым функциям
- Возможность программирования пользовательских протоколов
Системы безопасности
Аппарат оснащен многоуровневой системой безопасности пациента:
- Контроль концентрации O₂ (не менее 23%)
- Автоматическое прекращение подачи N₂O при отсутствии O₂
- Сигнализация при падении давления O₂ ниже 1,38 бар
- Звуковая и световая сигнализация
Адаптивность и мобильность
Fabius Plus легко адаптируется под конкретные требования медицинского учреждения благодаря модульной конструкции. Аппарат предлагает несколько вариантов размещения:
| Вариант размещения | Преимущества | Рекомендуемое применение |
|---|---|---|
| Потолочная консоль | Максимальная экономия пространства операционной, свобода перемещения персонала, эргономичное расположение | Стационарные операционные, помещения с ограниченной площадью |
| Настенное крепление | Надежная фиксация, стационарное размещение, минимальные требования к пространству | Специализированные операционные, манипуляционные |
| Мобильная тележка | Полная мобильность, возможность перемещения между операционными и отделениями, гибкость использования | Многопрофильные стационары, экстренная медицина, транспортные операции |
Технические характеристики Draeger Fabius Plus
Основные параметры аппарата
| Параметр | Значение | Примечание |
|---|---|---|
| Потребляемая мощность | 70 ВА | Низкое энергопотребление |
| Напряжение и частота | 100-240 В, 2,3 А макс.; 50-60 Гц | Универсальное питание |
| Размеры (на тележке) | 76,5 см × 132 см × 74 см | Компактные габариты |
| Вес (на тележке) | 111 кг | Макс. вес на кронштейне - 8,2 кг |
| Дисплей | 16,5" цветной, высококонтрастный | Высокое разрешение |
| Автономная работа | до 45 минут | Встроенные аккумуляторы |
| Страна бренда | Германия | Высокое качество сборки |
Параметры вентиляции
Основные дыхательные параметры
Дыхательный объем: 20-1400 мл
Частота дыхания: 4-60 в минуту
Макс. минутный объем: 99 л/мин
Давление на выходе: от PEEP+5 см H₂O до 65 см H₂O
Время вдоха: 0,3 – 4,0 сек
Газоснабжение
Источники газа: центральная установка (O₂, N₂O, Air)
Регулировка расхода газов: 0-12 л/мин
Общий флоуметр: 0-10 л/мин
Экстренная подача: 35-50 л/мин при 3,4-3,8 бар
Дополнительные параметры
PEEP: 0-20 см H₂O
Соотношение вдох-выдох: 4:1 – 1:4
Пауза на вдохе: 0-50%
Чувствительность триггера: 2-15 л/мин
Объем адсорбента: 1,5 л
Режимы вентиляции и дыхательные функции
Draeger Fabius Plus поддерживает все ключевые режимы вентиляции, необходимые для работы с различными категориями пациентов - от новорожденных до взрослых с повышенной массой тела.
| Режим вентиляции | Описание | Применение |
|---|---|---|
| VC (Volume Control) | Вентиляция с контролем по объему. Гарантированный дыхательный объем независимо от изменения сопротивления дыхательных путей | Базовый режим для большинства хирургических вмешательств, обеспечение стабильной вентиляции |
| PC (Pressure Control) | Вентиляция с контролем по давлению. Ограничение пикового давления в дыхательных путях для профилактики баротравмы | Пациенты с риском баротравмы, ОРДС, педиатрическая практика |
| SIMV/PS (опция) | Синхронизированная перемежающаяся принудительная вентиляция с поддержкой давления. Сочетание контролируемых и спонтанных дыхательных усилий | Постепенное отлучение от респиратора, пациенты с частично сохраненным спонтанным дыханием |
Уникальные дыхательные функции Fabius Plus:
- Динамическая компенсация комплайнса - автоматическая коррекция подаваемого объема с учетом эластичности дыхательной системы пациента
- Отсечение потока свежего газа (FGF Cut-Off) - предотвращает чрезмерное раздувание дыхательного мешка
- Резервный принудительный режим вентиляции - автоматическое переключение при неисправности основной системы
- Функция быстрого старта - немедленная возможность ручной вентиляции в экстренной ситуации
- S-ORC (система контроля чувствительности к кислороду) - предотвращает подачу гипоксических смесей
Системы безопасности и надежности
Безопасность пациента является приоритетом в конструкции Draeger Fabius Plus. Аппарат оснащен многоуровневой системой защиты и мониторинга.
Мониторинг газовых смесей
- Непрерывный контроль концентрации O₂ (минимум 23%)
- Автоматическое прекращение подачи N₂O при остановке подачи O₂ или потоке менее 0,2 л/мин
- Сигнализация при падении давления O₂ ниже 1,38 бар
- Контроль соотношения O₂/N₂O
Защита от баротравмы
- Ограничение инспираторного давления: 15-70 см H₂O
- Система сброса избыточного давления
- Мониторинг плато давления
- Контроль PEEP (положительное давление в конце выдоха)
Электробезопасность и резервирование
- Встроенные аккумуляторы для автономной работы до 45 мин
- Дублирование критических систем
- Защита от скачков напряжения
- Ручное управление подачей O₂ при отсутствии электропитания
Важно: Все системы безопасности проходят ежедневные автоматические тесты при включении аппарата. Регулярное техническое обслуживание и калибровка обеспечивают постоянную готовность системы к работе в экстренных ситуациях.
Комплектация аппарата Fabius Plus
I. Основной комплект аппарата
- Испаритель анестетиков Vapor 2000 с креплением
- Вентилятор поршневого типа с электронным управлением
- Блок управления 220В
- Датчик потока для точного измерения дыхательных объемов
- Датчик кислородный с футляром и кабелем
- Линия измерения давления с фильтром
- Шланг соединительный
- Дыхательная система COSY (компактная) для ИВЛ с малым потоком
- Мембраны керамические для дыхательной системы - 2 шт.
- Контур пациента (набор шлангов), взрослый/детский
- Маска наркозная, размер 1, 2, 3
- Тестовые легкие для проверки аппарата
- Тележка мобильная с повышенной устойчивостью
- Шланги:
- Кислородный - 1 шт.
- Закиси азота - 1 шт.
- Сжатого воздуха - 1 шт.
- Шланг для отвода газов со штекером
- Мешок дыхательный для ручной вентиляции
- Устройство для ручной ИВЛ "MR-100" (Резутатор)
- Фильтры микробные - 5 шт./набор
- Емкость абсорбера для поглощения CO₂
II. Дополнительные принадлежности
- Адсорбент углекислоты: DraegerSorb 800 plus, DraegerSorb Free
- Адаптер для полуоткрытого контура
- Система подключения шлангов Magill
- Система подключения шлангов Kuhn
- Манометр для полуоткрытого контура
- Бронхоотсос (включая шланги и емкости для сбора секрета)
- Редуктор кислородный
- Редуктор закиси азота
- O₂-баллон 10/200
- N₂O-баллон 10/8
- Влагоуловитель
- Компрессор медицинского воздуха с тележкой
Комплектующие для специализированного применения:
- Адаптер CLIC для использования одноразовых контейнеров Drägersorb Clic
- Малогабаритная система подогрева потока газовой смеси
- Дополнительные мониторы для расширенного гемодинамического мониторинга
- Интерфейсы для интеграции с системами наркозно-дыхательного мониторинга
- Программное обеспечение для анализа данных и ведения электронной истории
Преимущества Fabius Plus в клинической практике
Для анестезиолога
- Интуитивно понятное управление с минимальным обучением
- Эргономичное рабочее место с оптимальным расположением элементов
- Быстрый доступ ко всем критическим функциям
- Высокая надежность и минимальное время на подготовку
- Возможность программирования индивидуальных протоколов
Для пациента
- Максимальная безопасность благодаря многоуровневым системам защиты
- Точная подача дыхательных объемов и газовых смесей
- Минимальное сопротивление дыханию во всех режимах
- Возможность использования у всех категорий пациентов
- Снижение риска баротравмы и других осложнений ИВЛ
Для медицинского учреждения
- Гибкость размещения (тележка, консоль, настенное крепление)
- Простота интеграции в существующую инфраструктуру операционных
- Возможность модернизации и добавления новых функций
- Низкие эксплуатационные расходы
- Соответствие международным стандартам качества и безопасности
Интеграция и цифровизация
Fabius Plus легко интегрируется в информационную экосистему современного медицинского учреждения:
- Экспорт данных по локальной сети для анализа и ведения электронной медицинской документации
- Совместимость с системами архивирования данных об анестезии
- Обновление программного обеспечения для соответствия новейшим клиническим протоколам
- Удаленный мониторинг параметров работы аппарата службой технической поддержки
Заинтересованы в приобретении Draeger Fabius Plus?
Получите подробную консультацию по техническим характеристикам, комплектации, условиям поставки и обслуживания аппарата. Наши специалисты помогут подобрать оптимальную конфигурацию для вашего медицинского учреждения.
Области применения Draeger Fabius Plus
Благодаря своей универсальности и широкому диапазону параметров вентиляции, Fabius Plus применяется в различных областях медицины:
| Область применения | Особенности использования | Ключевые преимущества |
|---|---|---|
| Общая хирургия | Плановые и экстренные операции, различная продолжительность вмешательств | Надежность, простота использования, широкий диапазон параметров вентиляции |
| Кардиохирургия | Операции на сердце и магистральных сосудах, требующие точного контроля газообмена | Точность подачи дыхательных объемов, стабильность работы, расширенный мониторинг |
| Педиатрия и неонатология | Вмешательства у детей и новорожденных с малыми дыхательными объемами | Возможность работы с объемами от 20 мл, низкое сопротивление дыханию, безопасность |
| Торакальная хирургия | Операции на органах грудной клетки, требующие особых режимов вентиляции | Гибкие настройки соотношения вдох/выдох, контроль давления, защита от баротравмы |
| Нейрохирургия | Вмешательства на головном и спинном мозге с требованиями к стабильности ВЧД | Точный контроль РаСО₂, стабильность вентиляции, минимальные колебания давления |
| Транспортировка пациентов | Межгоспитальные переводы, перемещения внутри стационара | Мобильность, автономность работы до 45 минут, компактные габариты |
Оставить комментарий
Заполните обязательные поля *.
Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение и сертификация | Специализированный наркозно-дыхательный аппарат для условий МРТ Сертифицирован для безопасной работы в магнитных полях до 40 мТл (400 Гс). Совместим с МРТ-системами 1.5 Тл и 3 Тл |
| Дисплей и управление | Цветной ЖК-дисплей, 16.5 дюймов Стандартный пользовательский интерфейс Dräger для легкого освоения. Хорошо заметные светодиодные повторители сигналов тревоги |
| Тип привода вентиляции | Электрический поршневой вентилятор с электронным управлением (E-vent) Не требует приводного газа. Обеспечивает высокую точность подачи объема и повышенный инспираторный поток |
| Режимы искусственной вентиляции легких (ИВЛ) | Контроль по объему (VC), контроль по давлению (PC), SIMV/PS (синхронизированная перемежающаяся принудительная вентиляция с поддержкой давлением) Широкий диапазон режимов для пациентов разной степени тяжести |
| Диапазон дыхательного объема (ДО) | 20 – 1400 мл Подходит для всех возрастных групп: от младенцев до взрослых |
| Инспираторный поток | 10 – 75 л/мин Высокий поток, обеспечиваемый поршневым приводом |
| Поток кислорода (ручной подачи/экстренный) | 0 – 75 л/мин Функция ручной вентиляции и экстренной подачи O2 |
| Дыхательная система | Компактная дыхательная система COSY 2.6 Может устанавливаться с левой или правой стороны аппарата. Совместима с адаптером для одноразового абсорбера Dräger CLIC |
| Испарители анестетиков | 2 позиции для установки Стандартно поставляется с испарителем Vapor 2000 |
| Питание и автономность | 100-240 В; встроенные аккумуляторы Автономная работа не менее 45 минут при отключении сетевого питания |
| Габариты (Ш x В x Г) | 78 см x 140 см x 92 см Компактный дизайн для работы в стесненных условиях МРТ-кабинетов |
| Вес (без испарителя и баллона) | ~165.8 кг Вес указан для аппарата на тележке |
| Варианты размещения и крепления | Тележка с коротким 8-дюймовым кронштейном Обеспечивает гибкое позиционирование рядом с МРТ-столом. Дыхательная система может быть установлена слева или справа |
| Ключевые особенности для МРТ | Изготовлен из немагнитных материалов, защита от радиопомех (RFI), отсутствие ферромагнитных компонентов в зоне действия магнитного поля Безопасность для пациента и персонала, отсутствие искажений МРТ-изображения |
| Класс аппарата | Высокий |
Гарантированная безопасность в условиях МРТ до 3 Тл
Главное преимущество Fabius MRI — его полная совместимость и безопасность при работе в условиях интенсивного магнитного поля.
- Сертификация для МРТ: Аппарат сертифицирован для работы при напряженности магнитного поля до 40 мТл (400 Гс), что соответствует требованиям для безопасного использования в одном помещении с томографами 1.5 Тл и 3 Тл.
- Немагнитные материалы и защита: Конструкция исключает использование ферромагнитных материалов и включает специальную защиту электронных компонентов от воздействия магнитных полей и радиочастотных помех.
- Безопасность пациента и персонала: Исключаются риски притяжения аппарата к магниту, нагрева или смещения имплантов, а также искажения МР-изображения.
Высокоточный поршневой вентилятор с электронным управлением
В отличие от традиционных турбинных или пневматических систем, Fabius MRI оснащен инновационным поршневым вентилятором.
- Независимость от сжатых газов: Для привода не требуется расходный медицинский воздух, что критически важно в условиях МРТ, где подача газов может быть ограничена.
- Высокая точность и мощность: Обеспечивает точную подачу заданного дыхательного объема (20-1400 мл) и высокий инспираторный поток (до 75 л/мин) даже для пациентов с повышенным сопротивлением дыхательных путей.
- Все современные режимы вентиляции: Полный набор режимов, включая VC, PC, SIMV, PSV, CPAP, для респираторной поддержки пациентов любой возрастной группы и степени тяжести.
Компактная и эргономичная система COSY 2.6
Дыхательная система COSY (Circle Operation System) специально адаптирована для работы в стесненных условиях.
- Универсальное расположение: Может быть установлена с левой или правой стороны аппарата для оптимального позиционирования в МРТ-кабине.
- Короткий выносной кронштейн (8 дюймов): Позволяет разместить систему максимально близко к пациенту, минимизируя длину дыхательных шлангов и мертвое пространство.
- Совместимость с абсорбентами Drägersorb: Поддерживает использование как многоразовых картриджей, так и удобных одноразовых абсорберов CLIC, что ускоряет подготовку между исследованиями.
Интуитивное управление и эффективный мониторинг
Аппарат спроектирован для работы в условиях, где внимание анестезиолога разделено между пациентом и процедурой МРТ.
- Цветной ЖК-дисплей 16,5″: Все ключевые параметры (давление, объем, поток, концентрации газов) отображаются на одном четком экране.
- Стандартный интерфейс Dräger: Знакомое управление сокращает время обучения и снижает риск ошибок в стрессовой ситуации.
- Дублирующая светодиодная сигнализация: Яркие светодиодные индикаторы тревог хорошо заметны даже издалека или при затемнении в кабине МРТ, позволяя персоналу у центральной станции контролировать состояние пациента.
- Функция ручной вентиляции: Наличие ручного респиратора MR-100 для обеспечения вентиляции в любых ситуациях.
Полная базовая комплектация для быстрого ввода в эксплуатацию
Аппарат Fabius MRI поставляется со всем необходимым для начала работы в МРТ-отделении.
Основной состав аппарата включает:
- Основной блок аппарата Fabius MRI с поршневым вентилятором и системой управления.
- Компактная дыхательная система COSY.
- Испаритель анестетиков «Vapor 2000» с креплением.
- Полный набор для подключения: Кислородные шланги, шланги для N2O и сжатого воздуха, шланг для отвода газов.
- Комплект для пациента: Наркозные маски (размеры 1,2,3), дыхательный мешок, тестовое легкое.
- Устройство для ручной ИВЛ (респиратор) «MR-100».
- Набор микробных фильтров (5 шт.).
Ключевые принадлежности и опции:
- Специализированная немагнитная тележка для безопасного перемещения в зоне МРТ.
- Датчики и мониторинг: Датчики потока, кислородный датчик, линии измерения давления.
- Дыхательные контуры: Взрослые и детские контуры, включая контур Magill и адаптеры для полуоткрытых систем.
- Абсорбент: Drägersorb 800 plus или Drägersorb Free.
- Аспирационная система: Бронхоотсос с шлангами и емкостями для сбора секрета.
- Автономное газоснабжение: Редукторы и баллоны для кислорода (10л/200бар) и закиси азота (10л).
- Компрессор медицинского воздуха с тележкой для полной независимости от централизованных систем.
Технические характеристики
- Дисплей: 16.5" цветной ЖК.
- Привод вентилятора: Электрический, поршневой.
- Вес (без испарителя и баллона): 165.8 кг.
- Габариты (на тележке): 78 x 140 x 92 см.
- Автономная работа от АКБ: Не менее 45 минут.
- Позиции для испарителей: 2.
Почему Fabius MRI — оптимальный выбор для МРТ-отделения?
- Специализация, а не адаптация: Аппарат изначально спроектирован для МРТ, что гарантирует высший уровень безопасности.
- Надежность мирового бренда: Технологии и качество Dräger, признанные стандартом в анестезиологии по всему миру.
- Повышение эффективности работы: Эргономичная конструкция и продуманная комплектация позволяют быстро и безопасно подготовить пациента к исследованию.
- Защита инвестиций: Готовое комплексное решение, не требующее дополнительных доработок или поиска совместимого оборудования.
Dräger Fabius MRI — это не просто аппарат для анестезии, а стратегическое решение для обеспечения безопасности и непрерывности критически важных процедур в условиях МРТ. Это гарантия спокойствия для медицинского персонала и максимальная защита для пациента.
Свяжитесь с нами для получения подробной технической документации, организации тестовой демонстрации и расчета индивидуального предложения для оснащения вашего МРТ-кабинета.
Комплектация наркозно-дыхательного аппарата Dräger Fabius MRI
| № | Наименование | Описание |
|---|---|---|
| 1 | Основной аппарат | Аппарат наркозный Fabius MRI (базовый состав) Сертифицирован для работы в магнитных полях до 40 мТл (для МРТ 1.5Т и 3Т) |
| 2 | Испаритель анестетиков | Vapor 2000 с креплением Для точной дозировки ингаляционных анестетиков |
| 3 | Вентилятор | Поршневой с электронным управлением Электрический привод, не требующий сжатого газа |
| 4 | Блок управления | Блок управления 220В с цветным ЖК-дисплеем 16.5" Стандартный пользовательский интерфейс, светодиодная сигнализация |
| 5 | Дыхательная система COSY | Компактное дыхательное устройство (COSY 2.6) Устанавливается на левой или правой стороне, керамические мембраны (2 шт.) |
| 6 | Датчики контроля | Датчик потока и кислородный датчик с футляром и кабелем |
| 7 | Тележка | Тележка с коротким 8" кронштейном для работы в стесненных условиях МРТ |
| 8 | Контур пациента | Набор шлангов для взрослых и детей |
| 9 | Маска наркозная | Набор масок размер 1, 2, 3 |
| 10 | Мешок дыхательный | 1 шт. |
| 11 | Устройство для ручной ИВЛ | Резутатор MR-100 |
| 12 | Шланги газоснабжения | Кислородный, для закиси азота, сжатого воздуха — по 1 шт. |
| 13 | Шланг для отвода газов | Со штекером для удаления анестезиологических газов |
| 14 | Адсорбент углекислоты | DragerSorb 800 plus или DragerSorb Free Для поглощения CO2 из дыхательной смеси |
| 15 | Адаптер для полуоткрытого контура | 1 шт. |
| 16 | Полуоткрытые дыхательные контуры | Контур Magill и устройство подключения Kuhn |
| 17 | Бронхоотсос | Комплект, включающий шланги (2 шт.) и емкости для сбора секрета (2 шт.) |
| 18 | Редукторы газовые | Кислородный редуктор и редуктор закиси азота |
| 19 | Газовые баллоны | Баллон 10/200 для O2 и баллон 10/8 для N2O |
| 20 | Влагоуловитель | 1 шт. |
| 21 | Компрессор медицинского воздуха | С тележкой для автономного источника сжатого воздуха |
| 22 | Фильтры микробные | Набор из 5 шт. |
| 23 | Тестовое легкое | Для проверки и калибровки аппарата |
Модификации
Финансовый калькулятор
Рассчитайте окупаемость оборудования или сравните условия лизинга и кредита
