Кислородный концентратор Armed JAY-10 (4.0): Профессиональное оборудование для медицинских учреждений ПРОФЕССИОНАЛЬНАЯ МОДЕЛЬ
Профессиональный кислородный концентратор для медицинских учреждений

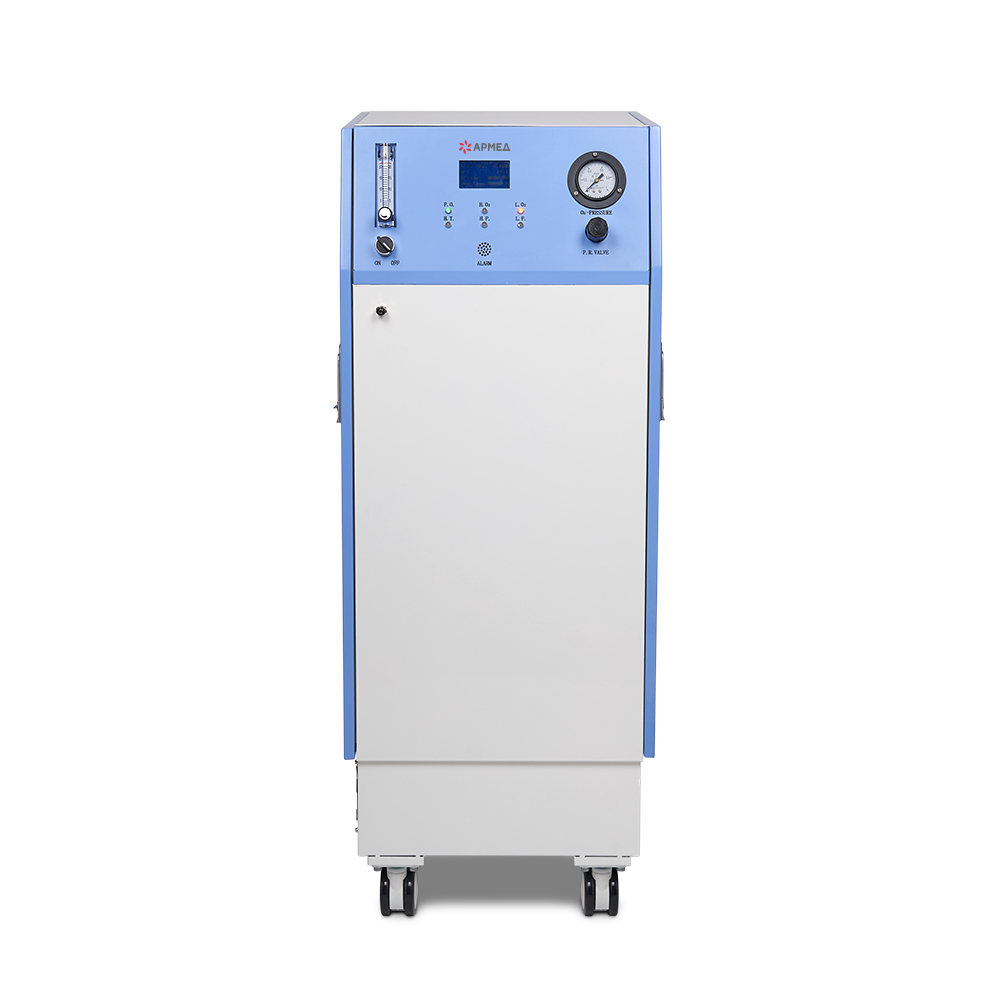

Кислородный концентратор Armed JAY-10 (4.0) представляет собой профессиональное медицинское оборудование высшего класса, предназначенное для обеспечения непрерывной подачи кислорода в критических ситуациях. Модель разработана для интеграции с аппаратами искусственной вентиляции легких (ИВЛ) и наркозными аппаратами в условиях реанимационных, хирургических и послеоперационных отделений.
Ключевое назначение: Концентратор Armed JAY-10 (4.0) предназначен для поддержки жизнедеятельности тяжелобольных пациентов, обеспечения кислородом во время хирургических операций, реанимационных мероприятий и интенсивной терапии.
Устройство производительностью до 10 литров кислородно-воздушной смеси в минуту с концентрацией кислорода ≥90% является незаменимым оборудованием для современных медицинских учреждений. Прибор зарегистрирован как медицинское изделие в Росздравнадзоре, имеет гарантию 3 года и расчетный срок службы 10 лет.
Важное замечание
Данная модель предназначена исключительно для профессионального использования в медицинских учреждениях квалифицированным персоналом. Не рекомендуется для домашнего применения.
Особенности и функциональные возможности
Высокая производительность
Максимальная скорость потока составляет 10 л/мин с регулировкой от 2 до 10 л/мин. Механический регулятор обеспечивает плавную и точную настройку потока.
Многоуровневая система безопасности
Автоматическое обнаружение неисправностей, контроль давления, температуры компрессора, концентрации кислорода. Система звукового и светового оповещения о неполадках.

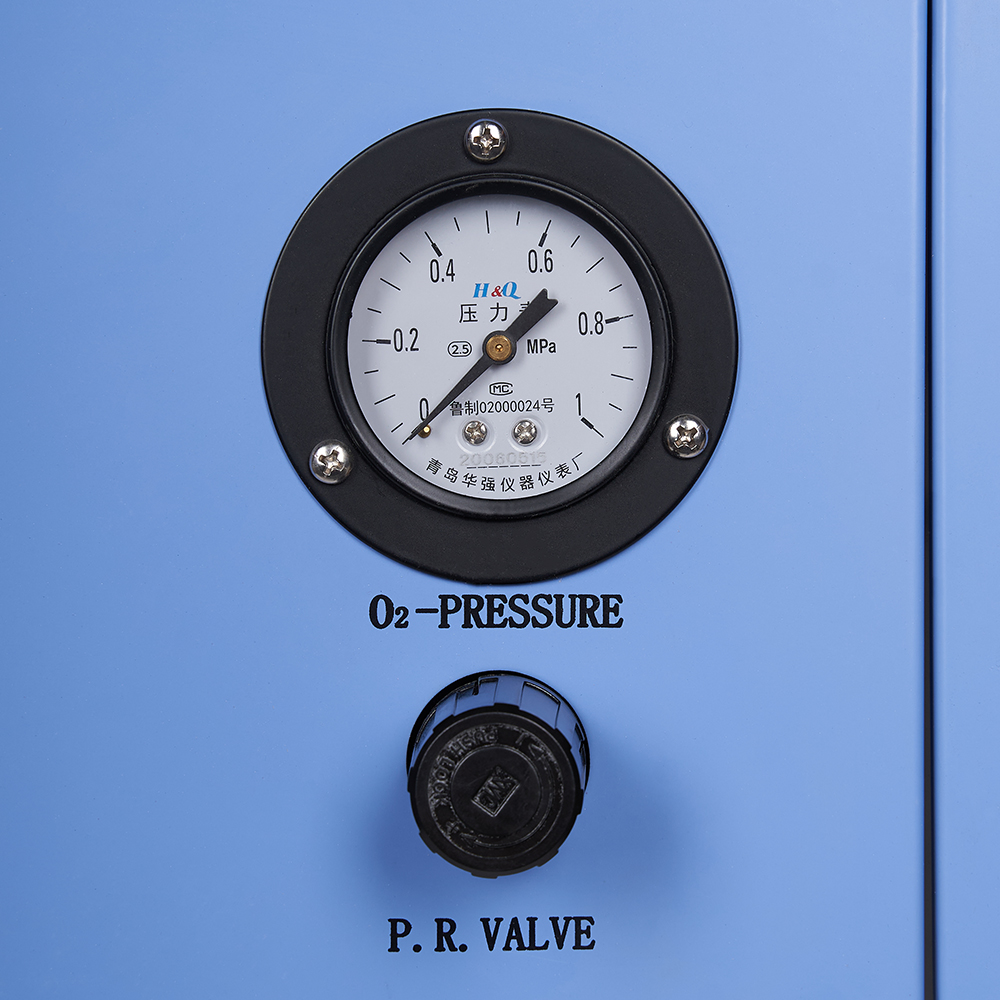

Расходомер и регулятор давления
Встроенный расходомер для визуального контроля скорости потока. Механический регулятор давления для точной настройки рабочих параметров.
Прямое подключение к ИВЛ и наркозным аппаратам
Предназначен для непосредственного подключения к системам искусственной вентиляции легких и наркозным аппаратам. Рабочее давление 0.45 МПа.
Информативный дисплей
ЖК-дисплей отображает уровень давления кислородно-воздушной смеси, температуру корпуса, время работы с момента включения и общее отработанное время.
Трехступенчатая система фильтрации
Фильтр грубой очистки, фильтры тонкой очистки второй и третьей ступени обеспечивают высокую степень очистки поступающего воздуха.

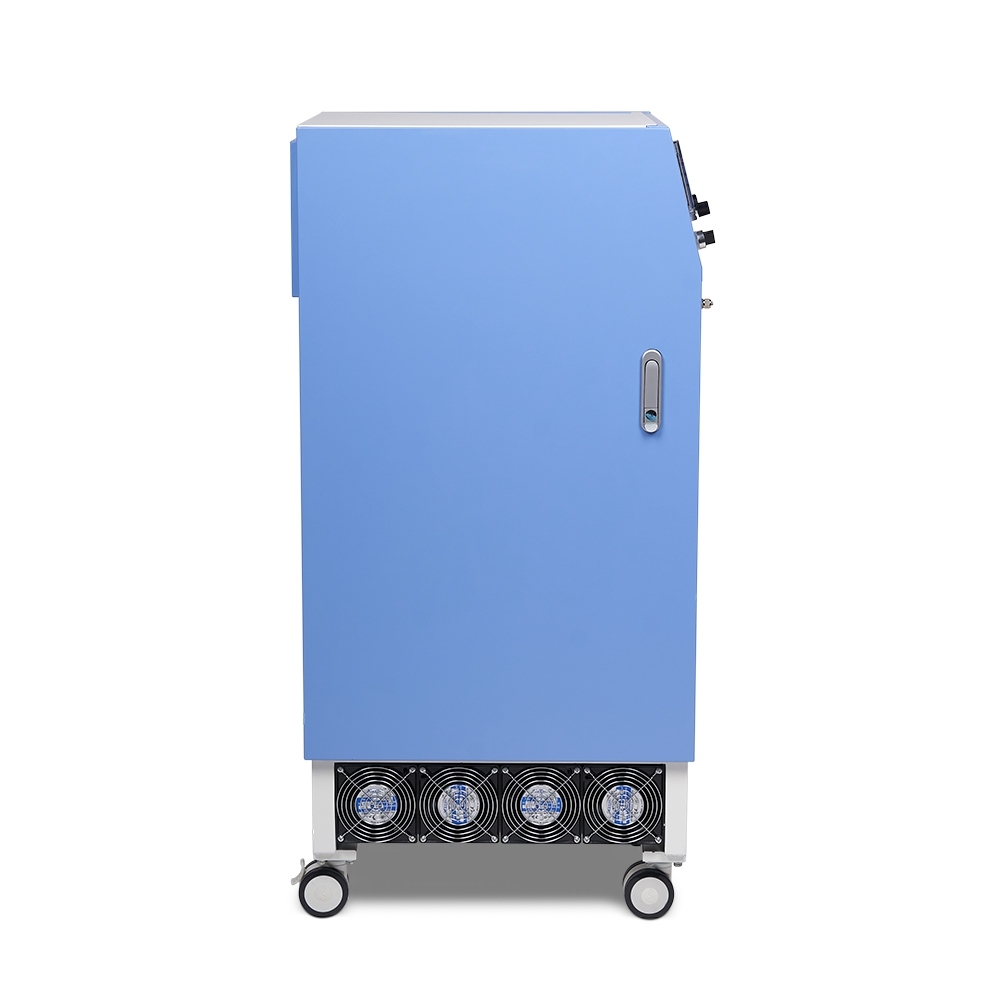

Система охлаждения
Эффективная система охлаждения предотвращает перегрев компрессора при длительной непрерывной работе, обеспечивая стабильность работы прибора.
Доступ для обслуживания
Боковые дверцы корпуса открываются для быстрого доступа к внутренним компонентам при необходимости обслуживания и ремонта.
Забор воздуха
3-ступенчатая фильтрация
Сепарация азота
Контроль концентрации (≥90%)
Подача к ИВЛ/пациенту
Технические характеристики Armed JAY-10 (4.0)
Производительность
Воздушный поток: 2-10 л/мин
Концентрация кислорода: ≥90% при максимальной производительности
Время выхода на рабочий режим: 25 минут
Электрические параметры
Питание сети: 230 В ± 10%
Частота сети: 50 Гц ± 2%
Средняя потребляемая мощность: 1350 ВА
Шум и давление
Уровень шума: ≤ 60 дБ
Рабочее давление: 0.45 МПа
Максимальное давление на выходе: 0.45 МПа
Физические параметры
Вес нетто: 92 кг
Вес брутто: 120.4 кг
Габариты: 54×68×132 см (упаковка)
Комплектация
Концентратор кислорода, набор трубок (4 шт. различных диаметров), запасные фильтры (грубой очистки - 1 шт., тонкой очистки 2-й ступени - 4 шт., тонкой очистки 3-й ступени - 12 шт.), руководство по эксплуатации
Гарантия и сертификация
Гарантия: 3 года
Срок службы: 10 лет
Страна производства: Китай
Сертификация: Зарегистрированное медицинское изделие (Росздравнадзор)
Полная таблица технических характеристик
| Параметр | Значение | Примечание |
|---|---|---|
| Производительность (воздушный поток) | 2-10 л/мин | Плавная регулировка механическим регулятором |
| Концентрация кислорода на выходе | ≥ 90% | При максимальной производительности (10 л/мин) |
| Уровень шума | ≤ 60 дБ | Допустимый для медицинских помещений |
| Время выхода на рабочий режим | 25 мин | Требуется предварительный запуск перед использованием |
| Подключение к аппаратам ИВЛ | Да | Прямое подключение к системам искусственной вентиляции легких |
| Подключение к наркозным аппаратам | Да | Для обеспечения кислородом во время хирургических операций |
| Рабочее давление | 0.45 МПа | Оптимально для медицинского оборудования |
| Система индикации | 6 световых индикаторов | Контроль питания, температуры, давления, концентрации кислорода |
| Диагностика неисправностей | Автоматическая | Обнаружение проблем с давлением, системным циклом, компрессором |
| Система охлаждения | Да | Для предотвращения перегрева при длительной непрерывной работе |
Применение в медицинской практике
Основные области применения
РЕАНИМАЦИЯ ХИРУРГИЯ ПОСЛЕОПЕРАЦИОННЫЕ ОТДЕЛЕНИЯ НЕОТЛОЖНАЯ ПОМОЩЬ
Поддержка жизнедеятельности тяжелобольных пациентов
Концентратор Armed JAY-10 (4.0) предназначен для обеспечения кислородом пациентов в критическом состоянии, требующих непрерывной кислородной поддержки или искусственной вентиляции легких.
Конкретные случаи применения
- Хирургические операции - обеспечение кислородом во время проведения операций под общей анестезией
- Реанимационные мероприятия - поддержка пациентов с острой дыхательной недостаточностью
- Интенсивная терапия - длительная кислородная поддержка пациентов в отделениях интенсивной терапии
- Послеоперационное восстановление - обеспечение кислородом пациентов в раннем послеоперационном периоде
- Транспортировка тяжелобольных - возможность использования при транспортировке пациентов между отделениями
Подключение к медицинскому оборудованию
Концентратор Armed JAY-10 (4.0) совместим с большинством современных аппаратов ИВЛ и наркозных аппаратов благодаря стандартным размерам соединительных трубок (диаметры 4 мм, 6 мм, 8 мм, 8.5 мм), входящих в комплект поставки.
Рекомендации по установке
Для обеспечения стабильной работы концентратор должен устанавливаться на ровную поверхность в хорошо вентилируемом помещении, на расстоянии не менее 50 см от стен и других предметов для обеспечения свободной циркуляции воздуха и эффективного охлаждения.
Система безопасности и контроля
Световая индикация состояния прибора
На панели управления расположены 6 световых индикаторов, обеспечивающих постоянный визуальный контроль состояния концентратора:
Системы защиты и оповещения
- Автоматическое отключение при превышении давления - защита от повреждения оборудования и обеспечения безопасности пациента
- Звуковое оповещение о неполадках - встроенный звуковой сигнал при возникновении аварийных ситуаций
- Контроль потери питания - система оповещения при проблемах с электропитанием
- Диагностика неисправностей - автоматическое обнаружение проблем с давлением, системным циклом, компрессором
- Защита от перегрева - система охлаждения и контроль температуры компрессора
Критически важные функции безопасности
Для медицинского оборудования, используемого в реанимации и хирургии, система безопасности является приоритетной. Armed JAY-10 (4.0) оснащен многоуровневой системой защиты, которая обеспечивает:
- Непрерывный мониторинг ключевых параметров работы
- Немедленное оповещение персонала при отклонении от нормы
- Автоматическое отключение в аварийных ситуациях
- Возможность быстрой диагностики неисправностей
Сравнение с другими профессиональными моделями
Концентратор Armed JAY-10 (4.0) занимает особое место в линейке профессионального медицинского оборудования. Сравним его с другими моделями:
| Характеристика | Armed JAY-10 (4.0) ПРОФ | Armed 9F-3BW ПОЛУПРОФ | Bitmos OXY 6000 ПРОФ |
|---|---|---|---|
| Производительность | 10 л/мин | 3 л/мин | 6 л/мин |
| Концентрация кислорода | ≥90% | ≥93% | ≥93% |
| Подключение к ИВЛ | Да | Нет | Да |
| Рабочее давление | 0.45 МПа | 45 кПа | 0.5 МПа |
| Вес | 92 кг | 10.5 кг | 78 кг |
| Уровень шума | ≤60 дБ | ≤42 дБ | ≤55 дБ |
| Непрерывная работа | 24/7 | До 12 часов | 24/7 |
| Ценовой сегмент | Высокий | Средний | Премиум |
Ключевые отличия профессиональных моделей
Armed JAY-10 (4.0) отличается от полупрофессиональных и домашних моделей не только производительностью, но и конструктивными особенностями: металлический корпус, система многоуровневой фильтрации, расширенная диагностика неисправностей, возможность круглосуточной непрерывной работы, прямое подключение к аппаратам ИВЛ. Эти характеристики делают его незаменимым в условиях стационара.
Техническое обслуживание и эксплуатация
Подготовка к работе
- Распакуйте прибор и проверьте комплектацию согласно руководству по эксплуатации.
- Установите концентратор на ровную устойчивую поверхность в хорошо вентилируемом помещении.
- Установите фильтры тонкой очистки (второй и третьей ступени) согласно инструкции.
- Установите фильтр грубой очистки на задней панели прибора.
- Подключите соответствующие трубки к выходным портам в зависимости от подключаемого оборудования.
- Подключите прибор к сети 230В с заземлением.
Запуск и работа
- Включите прибор кнопкой питания на панели управления.
- Дождитесь выхода на рабочий режим (примерно 25 минут) до достижения стабильной концентрации кислорода.
- С помощью механического регулятора установите необходимую скорость потока (2-10 л/мин).
- Контролируйте показания на дисплее: давление, температуру, время работы.
- Следите за световыми индикаторами состояния прибора.
- При возникновении звукового сигнала тревоги немедленно проверьте индикаторы и примите меры согласно руководству.
Система фильтрации и обслуживание
Фильтр грубой очистки
Расположение: Задняя панель
Обслуживание: Очистка каждые 2 недели, замена каждые 3-6 месяцев
Функция: Задержка крупных частиц пыли
Фильтры тонкой очистки (2-я ступень)
Количество в комплекте: 4 шт. + 4 запасных
Замена: Каждые 4000-5000 часов работы
Функция: Задержка мелких частиц
Фильтры тонкой очистки (3-я ступень)
Количество в комплекте: 12 шт.
Замена: Каждые 8000-10000 часов работы
Функция: Финальная очистка воздуха
Важные меры предосторожности
- Обслуживание должно проводиться только квалифицированным медицинским персоналом или сервисными специалистами.
- Не используйте прибор при повреждении корпуса, кабелей или фильтров.
- Обеспечьте достаточное пространство вокруг прибора для вентиляции и охлаждения.
- Не блокируйте вентиляционные отверстия на корпусе концентратора.
- Регулярно проверяйте целостность и правильность подключения кислородных трубок.
Нужен профессиональный кислородный концентратор для медицинского учреждения?
Оставьте заявку на консультацию или коммерческое предложение. Наши специалисты подберут оптимальное решение для вашего медицинского учреждения.
Профессиональные кислородные концентраторы в современной медицине
Кислородные концентраторы профессионального уровня, такие как Armed JAY-10 (4.0), являются критически важным оборудованием в современных медицинских учреждениях. Они обеспечивают непрерывную подачу медицинского кислорода для поддержки жизнедеятельности пациентов в наиболее тяжелых состояниях.
Эволюция кислородной терапии в медицине
Исторически кислород для медицинских нужд поставлялся в тяжелых и опасных в обращении баллонах под высоким давлением. Современные кислородные концентраторы совершили революцию в кислородной терапии, предоставив возможность генерировать кислород непосредственно в медицинском учреждении из окружающего воздуха. Это обеспечивает:
- Непрерывность подачи - отсутствие зависимости от поставок кислородных баллонов
- Безопасность - исключение рисков, связанных с хранением и транспортировкой сжатого кислорода
- Экономическую эффективность - снижение эксплуатационных расходов по сравнению с баллонным кислородом
- Стабильность качества - постоянный контроль концентрации кислорода
Технология PSA (Pressure Swing Adsorption)
Концентратор Armed JAY-10 (4.0) использует технологию короткоцикловой безнагревной адсорбции (Pressure Swing Adsorption), которая является стандартом для профессиональных медицинских кислородных концентраторов. Принцип работы основан на способности цеолита (адсорбента) избирательно поглощать молекулы азота из воздуха под давлением, выделяя таким образом кислород.
Значение для системы здравоохранения
Оснащение медицинских учреждений современными кислородными концентраторами является важным компонентом обеспечения готовности к чрезвычайным ситуациям, эпидемиям респираторных заболеваний, а также повседневной работы отделений реанимации, хирургии и интенсивной терапии.
Часто задаваемые вопросы (FAQ)
Каков ресурс непрерывной работы концентратора?
Armed JAY-10 (4.0) рассчитан на круглосуточную непрерывную работу в течение длительного времени. Рекомендуется проводить плановое техническое обслуживание каждые 4000-5000 часов работы.
Можно ли использовать концентратор в качестве основного источника кислорода в операционной?
Да, Armed JAY-10 (4.0) предназначен для использования в качестве основного или резервного источника медицинского кислорода в операционных, реанимационных отделениях и других критически важных зонах медицинских учреждений.
Какие дополнительные аксессуары необходимы для подключения к конкретным аппаратам ИВЛ?
В стандартной комплектации поставляются трубки четырех различных диаметров (4 мм, 6 мм, 8 мм, 8.5 мм), которые подходят для большинства современных аппаратов ИВЛ. Для подключения к специфическому оборудованию могут потребоваться переходники, которые можно приобрести отдельно.
Как часто нужно менять фильтры тонкой очистки?
Фильтры тонкой очистки второй ступени рекомендуется менять каждые 4000-5000 часов работы, фильтры третьей ступени - каждые 8000-10000 часов. В условиях повышенной запыленности замену следует производить чаще.
Предусмотрена ли возможность работы от резервного источника питания?
Концентратор требует стабильного электропитания 230В. Для обеспечения бесперебойной работы в условиях возможных отключений электроэнергии рекомендуется использовать источник бесперебойного питания (ИБП) соответствующей мощности или резервный генератор.
Заключение
Кислородный концентратор Armed JAY-10 (4.0) представляет собой профессиональное медицинское оборудование высшего класса, предназначенное для обеспечения критически важных пациентов кислородом в условиях стационара. Сочетание высокой производительности (до 10 л/мин), надежности, многоуровневой системы безопасности и совместимости с аппаратами ИВЛ делает его незаменимым для оснащения современных медицинских учреждений.
Ключевые преимущества: Производительность 10 л/мин, прямое подключение к ИВЛ и наркозным аппаратам, система многоуровневой безопасности, трехступенчатая фильтрация, возможность круглосуточной непрерывной работы, металлический корпус, подробная диагностика состояния.
Технические характеристики кислородного концентратора Армед JAY-10 (4.0)
| Параметр | Значение |
|---|---|
| Производительность (поток КВС) | 2 - 10 л/мин Плавная механическая регулировка. Визуальный контроль по расходомеру на панели. |
| Концентрация кислорода | ≥ 90 % (при максимальном потоке 10 л/мин) Кислородно-воздушная смесь (КВС) для подключения к аппаратуре жизнеобеспечения. |
| Рабочее давление | До 0.45 МПа (≈ 4.5 бар) Оптимально для прямого подключения к наркозным аппаратам и системам ИВЛ. |
| Назначение и подключение | Профессиональный, для ИВЛ и наркозных аппаратов Предназначен для реанимаций, операционных, послеоперационных палат. Комплектуется набором соединительных трубок. |
| Уровень шума | ≤ 60 дБ |
| Питание | 230 В ± 10%, 50 Гц ± 2% Средняя потребляемая мощность: 1350 ВА. Рассчитан на длительную непрерывную работу. |
| Время выхода на режим | ≈ 25 минут Время, необходимое для выхода на стабильную концентрацию кислорода ≥90%. |
| Система контроля и диагностики | Полная самодиагностика Контроль давления, системного цикла, работы компрессора, концентрации O₂, температуры. Световая и звуковая сигнализация неисправностей. |
| Дисплей и индикация | ЖК-дисплей + 6 световых индикаторов На дисплее: давление, температура корпуса, время текущей сессии, общее время работы. Индикаторы состояния ключевых систем. |
| Система фильтрации | Многоступенчатая Фильтр грубой очистки (сменный) + фильтры тонкой очистки 2-й и 3-й ступени (в комплекте запасные). |
| Охлаждение | Встроенная система охлаждения компрессора Обеспечивает стабильную работу при длительных непрерывных циклах. |
| Конструкция и мобильность | Металлический корпус, колеса с фиксаторами Боковые дверцы для обслуживания. Габариты (ШxГxВ): ~540x680x1320 мм (в упаковке). Вес нетто: 92 кг. |
| Комплектация | Концентратор, набор соединительных трубок (4 типа), запасные фильтры (грубой, тонкой 2-й и 3-й ступени), документация. Полный комплект для немедленного ввода в эксплуатацию в медицинском учреждении. |
| Гарантия / Срок службы | 3 года / 10 лет Зарегистрированное медицинское изделие (РУ Росздравнадзора). Профессиональное оборудование. |
Комплектация кислородного концентратора Армед JAY-10 (4.0)
| № | Наименование | Описание |
|---|---|---|
| 1 | Концентратор кислорода | Профессиональный медицинский концентратор Armed JAY-10 (4.0) Металлический корпус с колёсами, производительность 2-10 л/мин, для подключения к аппаратам ИВЛ и наркозным аппаратам |
| 2 | Набор соединительных трубок для подключения | 4 трубки разного диаметра для совместимости с медицинским оборудованием: диаметр 6 мм (1 м), 4 мм (1 м), 8 мм (1 м), 8.5 мм (1.1 м) Обеспечивают подключение концентратора к системам ИВЛ, наркозно-дыхательной аппаратуре и другим устройствам |
| 3 | Запасной комплект фильтров грубой очистки | Фильтр грубой очистки — 1 штука Устанавливается на задней панели прибора для предварительной очистки поступающего воздуха от крупных частиц пыли |
| 4 | Запасной комплект фильтров тонкой очистки (второй ступени) | 4 фильтрующих элемента Фильтры второй ступени очистки, обеспечивающие глубокую очистку воздуха перед поступлением в цеолитовые колонки |
| 5 | Запасной комплект фильтров тонкой очистки (третьей ступени) | 12 фильтрующих элементов Фильтры третьей ступени (бактериальные/вирусные), финальная очистка воздушно-кислородной смеси на выходе |
| 6 | Комплект установленных фильтров | Фильтры всех ступеней очистки, предустановленные в приборе Готов к немедленной эксплуатации после распаковки и подключения |
| 7 | Руководство по эксплуатации и гарантийный талон | Полный комплект документации на русском языке Включает инструкцию, паспорт изделия, гарантийные обязательства (3 года) и регистрационное удостоверение Росздравнадзора |
| 8 | Сетевой кабель питания | Кабель для подключения к электросети 230 В Стандартная вилка для стационарного подключения в медицинских учреждениях |
| 9 | Ключи/инструмент для обслуживания | Необходимый инструмент для доступа к внутренним компонентам и замены фильтров Предусмотрен для сервисного обслуживания и плановой замены расходных материалов в условиях ЛПУ |
